MOCVD SiC Coated Graphite Susceptor Cracking Analysis & Thermal Stress Optimization Case Study

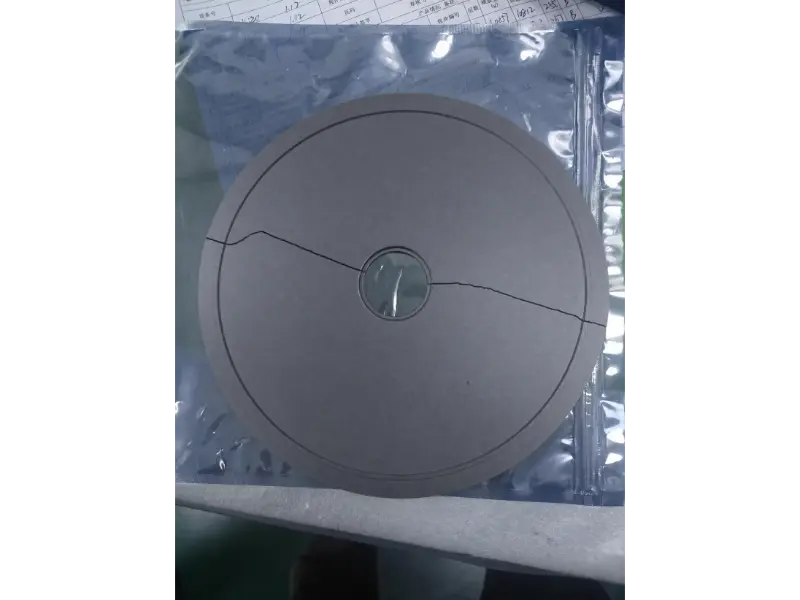

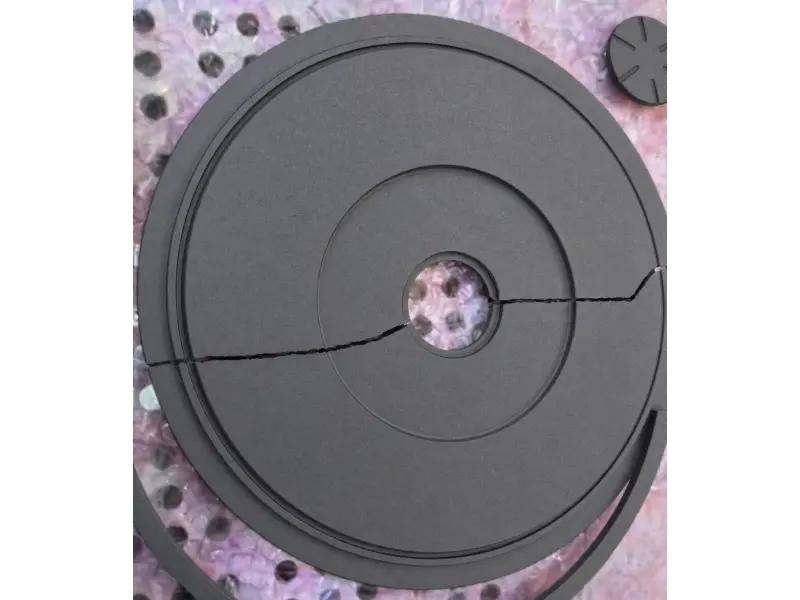

Figura 1,2: Fractura Radialis Morphologiae MOCVDCVD SiC-Coated Graphite SusceptorEx Central Gradus Thru-hole

I. Executive Summarium & Core Conclusiones

Core conclusio:Consilium et qualitas susceptores lagani epitaxialis (portitores lagani) directe determinant suum servitium vitae, profundius influens epitaxy productionis sumptus destinatio et instrumentum downtime. Cum susceptores eligentes, epitaxial laganum fabricantes prioritizare altae qualitates designant, quae sartor ad processum actualem requisita, extenuant frequentiam tortorem, et vitam servitutem porrigunt - per reductiones et stabilis emendationes in epitaxial producti qualitate obtinentes significantes productiones.

Per zonam accentus-bufferingam in medium gressum reducens et materias graphitas subiectas eligendo cum formatis Coefficiens Expansionis Thermal (CTE), Vetek (www.veteksemicon.com) industrialem provocationem radialis creptionis a gradu praecipuo lagani MOCVD vehiculis ortis omnino resolvit.

Partis transmarinae 3rd-generationis semiconductoris epitaxialis chippis opificem gravem praebens productionem bottlenecks propter statim crepuit et damna magnae magnitudinis chemica Vapor DepositioPii Carbide (CVD SiC) obductis graphite susceptoribusin caliditate MOCVD epitaxial incrementum. Nostra turma technicam radicem causarum designavit: severa vis attentionis ad gradum centralem ac scelerisque expansionem mismatch graphite subiectae. Per marginem structuralem reconfigurationem (extenduntur accentus quiddam zonae, gradatim fluens gradatim positus) et optimal graphitae materialis lectionis, feliciter rimas discrimina clientis eliminasti.

Key euismod & Metric Improvements:

· Susceptor Cracking Rate: Reducitur ab >15% usque ad 0%

· Mediocris Cycle Service Vita: aucta per CCC%+

· INCONDITUS Equipment Downtime: decrevit XCV%

II. Lorem Background & Traditional Dolor Points

1. Customer Maecenas vitae

Cliens ducens automotivum-gradus compositorum semiconductor chippis fabricans multam amplitudinem, summus temperatura MOCVD/MBE lineae productionis in mole productio altae potentiae et RF fabrica lagana epitaxialis feruntur. Reactio cubiculi temperaturae operativae ad 1000°C-1400°C annum circumactum, altum frequentiam subiens inductionem calefactionis et rapidae calefactionis/refrigationis cyclos scelerisque. Ut nucleus componentia directe tenens epitaxialem lagana, magna-sizedCVD SiC iactaret graphite susceptoresextremam stabilitatem structurarum ac scelerisque uniformitatem sub summus temperatus, summus accentus ambitus conservare debet.

2. Traditional Approaches & Retineo Historical Dolor Points

Cum adhibitis traditionalibus consiliorum susceptoribus, epitaxiales artifices diu laborabant graves oeconomici et capacitatis doloris puncta;

· crebra Replacements & perquam Short Lifespan:Destinationes conventionales neglexerunt rationes scelerisque expansionum differentialium sub nimia caliditate. Susceptores crepuerunt sub pluribus duodenis cyclis, quibusdam deficientibus statim ad institutionem (crepentibus rate >15%).

· Coste Downtime & Purgatio Expense:Cum susceptor rimas vel fractas intra conclave, tota massa lagana epitaxialis abrasa est, cum gravi particula contaminationis. Singulae incidentes requiruntur 12-24 horae cubiculi refrigerationis, disgregationis, purgationis, re-evacuationis, et pressionis / temperaturae probatio. Damna directa ex molimento temporis et consumabilium pervenerunt decem milia USD per eventum.

· High Single Wafer Production Cost:Sicut summus valor consumables, crebra supplementa nimia susceptoris sumptus destinatio per laganum effecit. Simul, tempus downtime redactum Super lineam Equipment effectivam (OEE) per lineam productivam, signanter fixas supra caput costs impellens.

III. Technical Provocationes & Defectum Mechanismum Analysis

Corporalis culpa Morphologiae:Analysis fractura indicat rimam initiationis praecise a gressu interioris foraminis centralis oriri, radiatim extrorsum per utramque partem corporis susceptoris protensam.

Radix Causa Investigationis (Stres Mechanismus):

· Materia scelerisque Expansion Mismatch:Sub alta temperatura operantes conditiones (1000°C et supra), notabilis dilatatio scelerisque coefficientis (CTE) mis match inter subiectum graphiteum et tunicam tutelaris SiC existit. Quia dilatatio scelerisque graphite altior est quam illaSic coatinggraphite substratum maiorem expansionem scelerisque deformationis in calefaciendo quam superficies SiC stratum sustinet. Hoc accentus scelerisque interfaciales substantiales generat, tandem crepitum et defectum corporis substrati graphitici inducentes.

· Defectio structuralis in Accentus Solamen Area:Consilium originale deerat necessarium quiddam zonae transitus ad gradum centralem, formans punctum concentrationis mechanica classica. Olim dilatatio tensio distrahens vires limen graphite subiectae excedit, statim Micro-rimas ad angulum acutum gradum incohatum et exterius discerpens.

IV. Solutiones: Quomodo Solvimus Problema

Ad medium gradum crepuit, Vetek R&D et Team Engineering technicam declarationem comprehensivam ediderunt consilium, quod summus temperatus Coefficientis Expansionis Thermalis (CTE) ipsum:

V. Proventus & Quantifiable Beneficia

Susceptores Re- machini cyclum scelerisque acerrimum subierunt et verificationem voluminis lineae in huius productionis linea, mirabilia perficientur meliora assequendis;

· Integra Eliminatio of Scelerisque accentus Cracking:Optimized susceptores operati continenter super 500 cyclos scelerisque, reducendo crepitum et damnum rate directe ab >15% ad 0%.

· Reductio ingens in damna Downtime:Inconditum tempus downtime causatur a tabellario fractio 95% diminuta, dramatically boosting altiore linea OEE.

· Multiplicata Service Vita & Pretium Reductio:Mediocris susceptor muneris vita auctus per 300%+, inde in gutta substantiali partita sumptus susceptoris lagani per epitaxialem.

VI. Vetek Vestibulum & Quality Guarantee Imperium

· Summus Puritas Rudis Materialis Electionis:Magnum densitas graphite isostatice substratae (7N puritas, cinis content<5 ppm) eligitur ut mendo CTE congruens cum CVD SiC efficiat.

· Subtilitas Machining:5-axis CNC praecisio sectionis (tolerantiae intra ±0.005 mm habitae) adiuvatur, cum accurata accentus subsidio quiddam zonae creant in notis criticis sicut gradus centralis.

· CVD SiC Depositio:Summus temperatus CVD processuum densum 80-100 μm β-SiC iacuit deponite, praestantiorem aequabilitatem et corrosionem scelerisque tutelam praebens.

· 100% CMM Inspectionis plenae:Summus praecisio Coordinata Machinae mensurae (CMM) automatice scandit et sinum mensurat, gradum dimensionum centralem, et altiorem planitatem.

· Cleanroom Packaging & Delivery:Purgata in Classis 100 emundationibus et duplicatis referta in nitrogenis fasciculis vacuatis, cum causis impulsus in Eva maculosis traditus.

Figure 3: Vetek Semiconductor Advanced Precision Machining, Cleanroom & Quality Control Facilities

VII. Frequenter Interrogata (FAQ)

Q1: Quod est prima causaMOCVD SiC Coated Graphite Susceptorrimas incipiens a media gradus?

A: Causa primaria defectus est zonae innixi-relevationis quiddam in gressu centrali, structuris redesignans necessitatem ut accentus scelerisque distribuat.

Q2: Potestne CVD SiC solum efficiens ne crepuit in gressus centralis?

A: No. SiC coatings principaliter praebent corrosionem resistentiam, immunditiam praeventionis, et scelerisque conductionem. Si consilium structurae vitiosum est, litura ipsa non potest sustinere internas compressiones et distrahentes passiones a subiecto. Solum compositum "rationabiliter designatae structurae accentus-obfferentis + summus qualitas CVD SiC efficiens" potest penitus quaestiones crepuisse.

VIII. Summary & Action Call (CTA)

Quamvis susceptores epitaxiales lagani auxiliares consumabiles sunt, eorum consilium structuralis et qualitas fabricandi operam dant in fabricandis efficientiis et altiore sumptuum fab productione. Traditionalia consilia saepe praetermittunt materiales CTE congruentes et accentus-concentratio zonarum subsidiorum, ducens ad defectum susceptoris frequentes, tempus carissimum, et exiguum laganum periculum.

Per structuram Optimizationem Vetek et machinationem vis scelerisque expolitum, non solum emptorem penitus exstirpare adiuvimusgraphite susceptorcrepuit (rationes ad 0%) crepitum redigens, sed etiam tabellarius extensi vitam servitutis supra 300%. Haec emendatio signanter reducitur postea frequentia, destinatio consumabilis per-laganum deposuit sumptibus, et qualitatem, stabilitatem, et continuitatem lagani epitaxialis augmenti tradens, substantialem oeconomicum et capacitatem tradens.

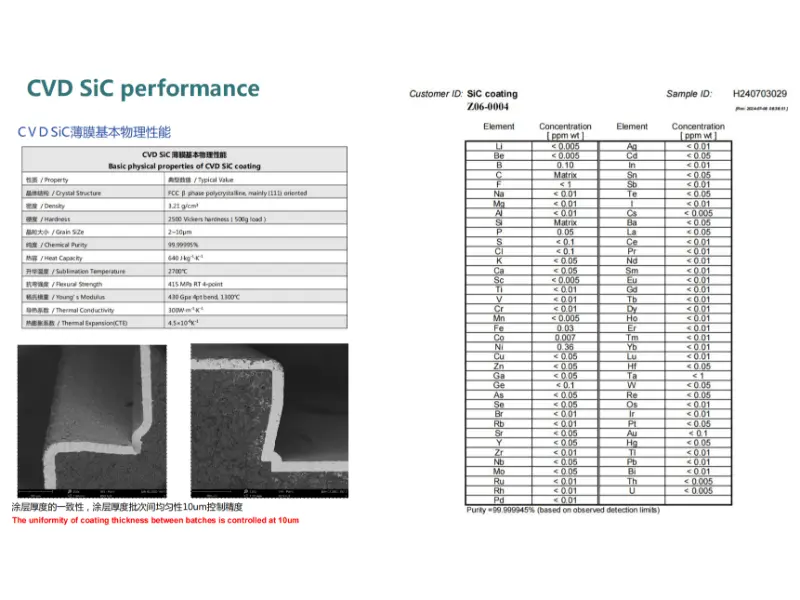

Figure 4: Key Physical Properties, SEM Crassitudo Uniformity, et Ultra-High Purity Analysis of CVD SiC Coating

Contact Us for Customized Thermal Stress Optimization Solutions

Tuae sunt MOCVD/MBE reactionem graphitae camerae portantes etiam contra summus temperaturas scelerisque accentus crepuit, SiC decorticatio decorticatio, seu breves vitae exitus?

Vetek (www.veteksemicon.com) super X annos experientiae in semiconductor CVD SiC efficiens et summus puritatis graphite subtilitatem machinis affert.

Subicite dimensionales tractus vel imagines specimen defecerunt ut liberum scelerisque accentus tolerantiae aestimationem et iudicium experiendi servitium!
