What Is Silicon Carbide (SiC) Coating? Possessiones, CVD Process & Applications

Detail Summary

A Pii carbide coating (SiC coating)stratum densum SiC in superficie componente depositum, graphite purum plerumque altum, ad processum interfaciendum chemicum resistentem et thermally stabilem creandum. In apparatu semiconductoris, litura vulgariter producta estvapor chemicus depositio (CVD).

Effectum suum ex compositionibus systematisgraphite distent, CVD SiC iacuit, geometrica componens ambitus reactor.

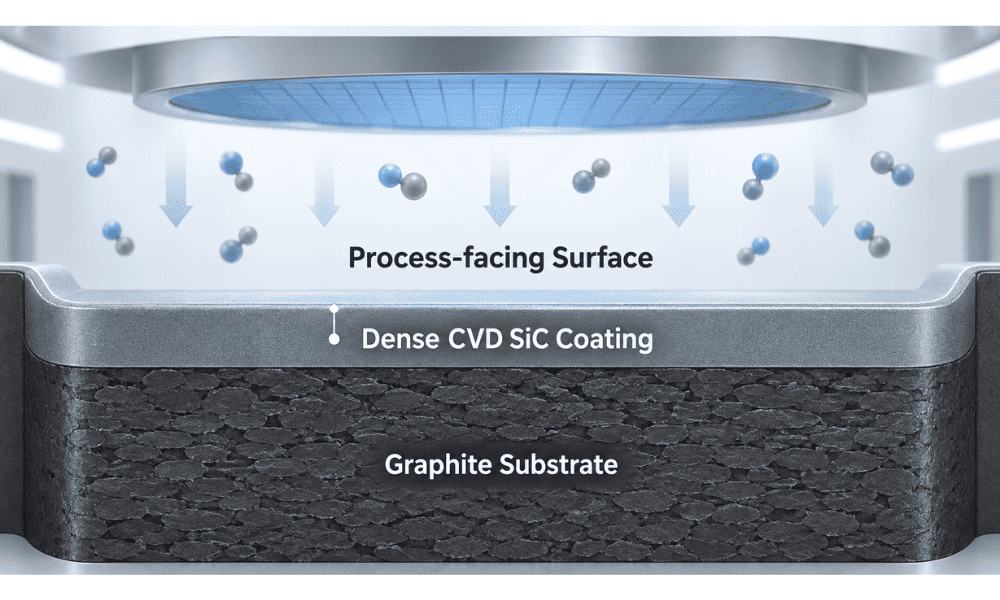

1. Quid est Silicon Carbide Coating?

Graphite late pro partibus semiconductoris calidi-zonis adhibetur quia machinabilis est et thermally firmum. Nihilominus nuda graphita agere potest cum vaporibus processibus, oxidize, immunditias dimittere vel particulas generare sicut superficies degradat.

CVD SiC condicionem superficiem illam mutat. Carbida Pii deponitur sicut stratum densum polycrystallinum super corpus graphiticum machinatum, obice inter graphite et processum environment.

Processus Gas / Wafer → Densa CVD SiC Superficies → SiC / Graphite mollis → Summus puritas Graphite Corpus

Graphite suppeditat corpus structurale, massam scelerisque et machinabilitatem; SiC processus superficiem versus praebet. Interfacius superesse debet depositionis, refrigerationis et reactoris cycli repetiti.

SGL Carbon describit commerciales SiC tunicas densas, induendas et corrosio-resistentes CVD stratis in graphite isostaticis depositis, cum applicationibus semiconductoris crystalli aucti, Pii/SiC epitaxy acMOCVD.

Hac de causa, partes semiconductor-gradus SiC iactantes aestimari debentmateriales systemata machinatumpotius quam simpliciter ut "graphite in litura".

CVD SiC Coating vs Solid SiC

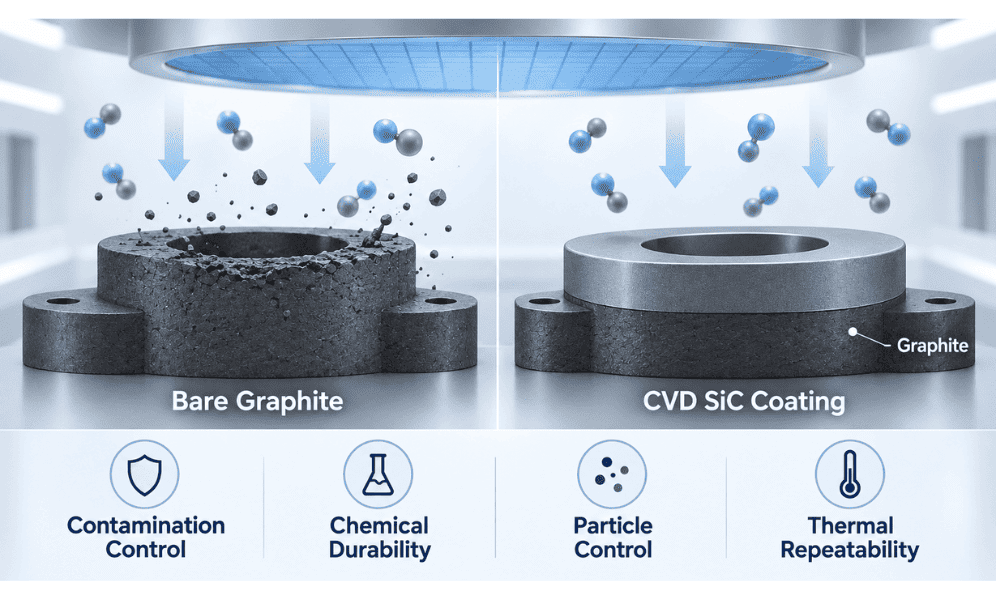

2. Cur Graphite obducta cum SiC in Semiconductor Equipment?

Propositum est componere graphites fabricandis et commodis scelerisque cum superficie aptior ad condiciones semiconductores exigendas.

A graphite susceptor vel laganum tabellarius machinari potest ad tolerantias strictas et in complexu loculos. CVD SiC igitur superficiem vaporum processui expositam protegit et purgat. Haec coniunctio quattuor maiores curas alloquitur.

Contaminatio temperantiae.Superficies densa et alta puritas adiuvat graphitam subiectam ab lagano ambitu segregare adiuvat.

Diuturnitatem chemica.Epitaxy et MOCVD praecursoribus infestus utuntur et chemiam purgant; SiC resistentia melioris comparata cum graphite exposito.

particula temperantiae.Rimas, decorticatio vel degradatio superficiei possunt fontes particulae fieri, ideo integritas efficiens refert directe ad munditiam processus.

Scelerisque repeatability.Susceptores et vehicula sunt parte reactor scelerisque tellus. Eorum conditio geometria et superficies stabilis manere debet itaque temperatura laganum iterabile manet.

Mersen identificat caliditatem altam, vacuum altum, praecursores gaseosos infestos, contaminationem temperantiam et resistentiam ad acida purganda sicut clavis operativae requisita pro instrumento graphite adhibito in epitaxy et MOCVD. Etiam graphite/SiC CTE compatibilitatem quam magni ponderis ad integritatem efficiens effert.

Inde est, quod qualitas coatingis separari non potestgraphite qualis, dimensiva accurate vel reactor conditionibus. Egregium chemica SiC stratum in componentia distorta vel male disposita potest adhuc processus processus pauperis liberare.

3. Quomodo CVD Silicon Carbide Coating Producitur?

Vestibulum catena typica est:

Graphite Electio → Subtilitas Machinatio → Purificatio → Superficies Praeparatio → CVD SiC Depositio → Inspectio

graphita seligitur ad puritatem, microstructuram et mores scelerisque, tunc ante efficiens machinatur quod planiciem, sinum profundum et ora geometriae, dimensiones finales afficiunt et uniformitatem efficiunt.

Per CVD, gaseous praecursores intrant summus temperatus reactor. Species reciprocae superficiem graphite attingunt, ubi SiC nucleat et crescit in stratum continuum.

SGL Carbon publice tradit typicam SiC depositionem temperaturarum proxime1,200–1,300°Cpro suo processu commerciali efficiens. Refert β-SiC, seu cubicum 3C-SiC, unius systematis coatingendi.

Recentes investigationes in susceptoribus graphite CVD-SiC-coactatis ulterius demonstrat structuram efficiens fortiter in condicionibus dispensandis pendere.

A 2026Renuntiationes scientificaestudium inquisita depositio e1,100 ad 1,350°Cuna cum mutationibus pressionis et ratione H₂/MTS. Investigatores observarunt significantes mutationes in efficiendo morphologiam, asperitatem, stoichiometriam et duritiem, demonstrantes relationem inter:

CVD Parameters → SiC Microstructure → Coating Properties → Component Performance.

Magna ipsum lectio est"CVD Sic" non est una materia certa.

A nominatio ut:

"100 μm SiC coating"

describitur solum crassitudine.

Non plene definit;

l pudicitia;

l raritas;

l grani structura;

l superficies asperitas;

l niunt uniformitatem;

l instrumenti qualitas;

l RELICTUM lacus.

Pro instrumento semiconductoris, factores illae tam magnae quam crassitudinis nominales esse possunt.

Communia Defectus Coating

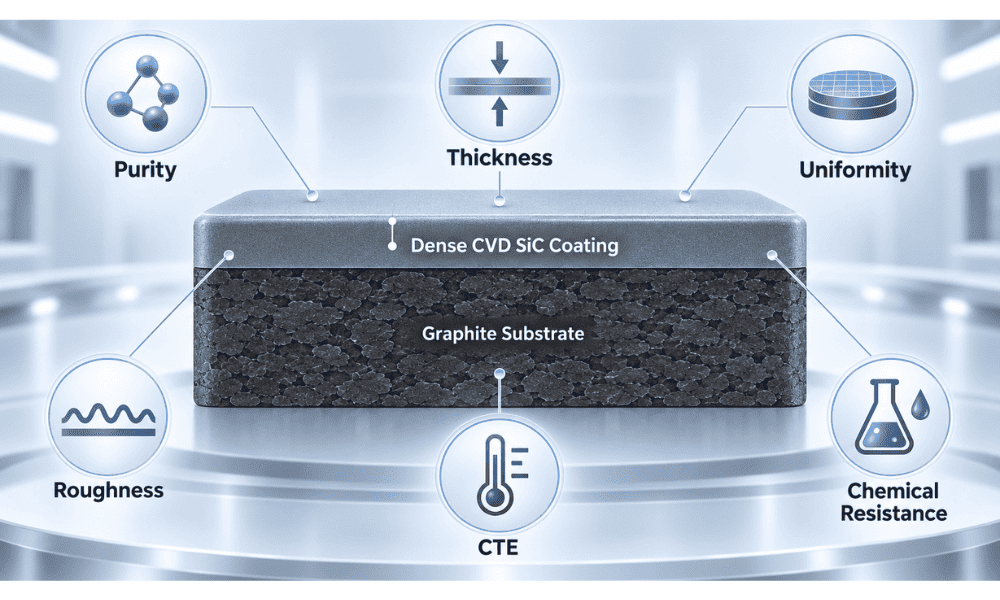

4. Which SIC Coating Properties Matter Most?

Ad usum semiconductoris, utilissimae possessiones, contaminationi connexae sunt potestate, processu stabilitatis et vita componentis.

Probatio mercatorum publici, SGL Carbonis refert pro uno SiC efficiens molem densitatis proxime3.2 g/cm³, duritia of *40 GPa, scelerisque expansionem4.3 × 10^-6 K^-1de 100-600 ° C ac typicam crassitudine efficiens of *100 μm. Haec bona exempla sunt potius quam specificationes semiconductor universales.

Praecipua attentione merentur duae parametri:crassitudine efficiens et CTE *.

1. Crassior SiC membrana non statim melior est.

Crassitudo adiecta maius impedimentum tutelae praebere potest, sed dimensiones componentes etiam mutare et accentus residua cumulata augere. Hoc fit momenti pro susceptoribus etlaganum carriersin quo sinum profundum, planitia et ora geometriae sunt processus-critici.

2. CTE congruens aeque magni momenti est.

SiC in caliditate caliditatis depositum est, deinde simul cum graphite substrato refrigerat. Si SiC et graphite aliter expandunt et contrahunt, accentus mechanica prope interfaciem incidit.

Simplicior defectus semita est;

CTE Mismatch → RESIDUUS Suspendisse → Microcrack → Crack Propaganda → Delaminatio → Particularum / Eris Graphite

Haec machina ratio explicat cur defectum efficiens non semper simpliciter solvi potest augendo crassitudinem.

A 2026Ceramics Internationalstudium specifice investigatum SiC in graphite depositum sub 1,260°C, 1,280°C et 1,320°C, invenit depositionis temperaturae microstructuram et interfacialem adhaesionem affectatam.

Ergo efficiens qualitas debet a complexione iudicari;

Puritas + Microstructure + Uniformitas + Interface Integrity + Geometria

quam soli crassitudine.

5. Ubi est sic-coated Graphite usus, et quomodo eligi debet?

Fortissimae applicationes sunt components ut faciem caliditas, reactivum chemiae et stricte laganum-gradu requisita.

1. Pii Epitaxy

SiC iactaret susceptores graphitae suscipientes lagana participando caloris translationis. Planities, sinum geometriae, aequabilitas et superficies efficiens condicionem laganum temperamentum et epitaxialem uniformitatem movere possunt.

Litura est ergo pars amplioris systematis scelerisque;

Heater / Energy Source → Susceptor → Wafer Scelerisque Terminus → Wafer Temperature → Incrementum Epitaxial

2. Pii Carbide Epitaxy

SiC epitaxy loca praecipue postulat requisita in materiis scelerisque-agris. Susceptores, annuli et componentes affines debent stabilitatem chemicam conservare, humilitatem contaminationis et constantiam dimensivam per iteratas operationes altas temperaturas.

3. ET DUXIT GAN MOCVD

MOCVD laganum portantium et satellites suggestus operantur in ambitu praecursoris opulenti, ubi tabellarius temperatus distributio incrementi condiciones per laganum influit.

Mutationes in tabellio geometriae vel conditionis superficiei conferunt varietates in:

l laganum siccus;

l incrementi rate;

l pelliculae crassitudine;

l Compositio;

l laganum laganum uniformitas.

Mersen specifice designat puritatem graphiticam SiC iactatam, morum scelerisque uniformem, resistentiam gasorum infestantium et durabilitatem contra in- situ chemica purgatio ut momenti requisita pro applicationibus epitaxiae.

4. Alius summus processibus temperatus

Electae RTP/RTA, CVD, ALD aliaeque partes thermarum thermarum etiam graphite SiC iactaret uti cum temperatura, chemia, contagione periculum ac geometria id iustificat.

Electio debet incipere cumreactor et processusnon generalem nominationem efficiens.

Definire:

l processus et reactor exemplar;

l laganum magnitudine;

l temperatura operativa;

l processus et vapores purgans;

l component trahens;

l graphite postulatur;

l discrimine dimensionum et idipsum;

l crassitudine niunt;

l superficies asperitas;

l inspectionem requisita.

Utilissima RFQ quaerit una media quaestio:

Quid haec pars debet intus reactor?

SiC efficiens tunc circum realem obiectivum potius machinari potest quam parametrum materialem solitarium.

Pro epitaxy et MOCVD, meta non est simpliciter longissima vestis diuturna. Pars est quae sustentare potest;

Firmum Wafer Temperature + Humilis Contaminatio + Particulae Humilis Generationis + Reperabilis Augmentum + Predictable Service Life

6. FAQ

1. Quod est principale propositum in graphite membrana carbide Pii?

Summum puritatem, superficies processus chemicus resistens creat, machinabilitatem et commoda graphite corporis servata.

2. Cur CVD pro SiC membrana ponitur?

CVD SiC permittit crescere directe in superficiebus graphitis complexis et potestatem praebet structurae vestiturae, crassitudinis et uniformitatis cum processus depositionis recte machinatur.

3. Estne crassior SIC vestiens semper melior?

N. Crassitudo aequari debet contra accentus residuas, tolerantiam dimensivam, condiciones componendi geometriam et servitutem.

4. Quid causae SiC efficiens resiliunt vel delaminant?

Communes contributores includunt graphite/SiC CTE mismatch, accentus residuas, defectus interfaciei, condiciones depositionis inconueniens et cyclum scelerisque iteratum.

5. Quaenam indicia requiruntur pro graphite RFQ SiC iactato?

Praebere extractionem, exemplar reactor, processum, laganum magnitudine, temperaturas operantem, processum et purgationem gasorum, exigentiam graphitam, speciem efficiens, tolerantias criticas, criteria inspectionem et quantitatem.

Custom CVD SiC-Coated Graphite Component?

VeTek Semiconductor elementa graphitica SiC-cotata praebet pro epitaxia semiconductoris et altae temperaturae applicationes processus relatas.

Reactorem tuum exemplar communica, delineatas componentes, requisita graphita, specificationes efficiens, conditiones operans et criteria inspectionis ad solutionem idoneam discutiendam.

Petitio Technical Consultatio| Submit tuum drawing

Explore our Silicon Carbide Coating product range.

References

1. SGL Carbon. SIGRAFINE® SiC Coatings.Technica notitia et applicationis informationes pro CVD SiC in graphite isostatico coatingit.

2. Mersen. Processus semiconductor Equipment — Ultra-pure Graphite Coated cum Carbide Silicon.Technicae informationes pro applicationibus epitaxy et MOCVD.

3. Huo, Y., Qin, S., Chen, Y., et al. "Studium processus proprietatis in CVD-SiC reciproci structuris substratis graphicis coatings."Renuntiationes scientificae, Vol. XVI, Articulus 4150, MMXVI.

4. Ma, Q., et al. "Adhaesio interfacialis CVD-SiC tunicarum graphite subiectarum: Munus temperationis in proprietatibus microstructuris et mechanicis."Ceramics International, Vol. 52, Part 3, 2026, pp. 3711–3718.
