CVD Coatings in Epitaxy Semiconductor: Engineering Parameters, SiC/TaC Electio et Defectum Imperium

Author | Engineer Nickwu | Engineer, Provectus Materiae Division, Vetek Semiconductor

Introductio: In epitaxia, susceptor graphite iactatus est pars reactoris scelerisque, chemica et contagionis terminus. Eius valor non in sola crassitudine vestitur, sed in laganum temperatura, superficies stabilitatem et iterabilitatem per cyclos augmenti et purgationis constanter conservat.

1. CVD Coating as an Epitaxy Process terminus

Core conclusio: Etiam immutata temperatus, pressionis et gas- sationes, asperitas coatingis, deposita, sinum geometriae vel degradationis interfacies potest calorem translationis et superficiei chemiae mutare. Susceptator obductis ideo tractari debet ut componentis processus criticus reactor, non laganum passivum possessor.

Temperaturae incrementum typicum illustrant onus: GaN MOCVD saepe decurrit circa 1000-1100°C, Si epitaxia circa 1050-1200°C, et epitaxia SiC dure 1500-1700°C. Temperatura laganum ab potentia calefacientis plus susceptoris geometriae, emissionis, sinum profunditatis, rotationis et emissionis fluxus dependet.

Planetarius MOCVD utitur fluxu laminae et multiplex ferebat rotationem ad crassitudinem, compositionem et uniformitatem ad meliorem efficiendam.

2. CVD SiC et TaC Coating Parameters

Core conclusio: "100 μm coating" semiconductoris specificatio perfecta non est. Densitas, puritas, microstructura, asperitas, CTE, crassities distributio, adhaesio et defectus temperantia simul considerari debent, praesertim in loculis, marginibus, foraminibus et notis obumbratis ubi loci depositio differre potest.

Catena machinalis est:

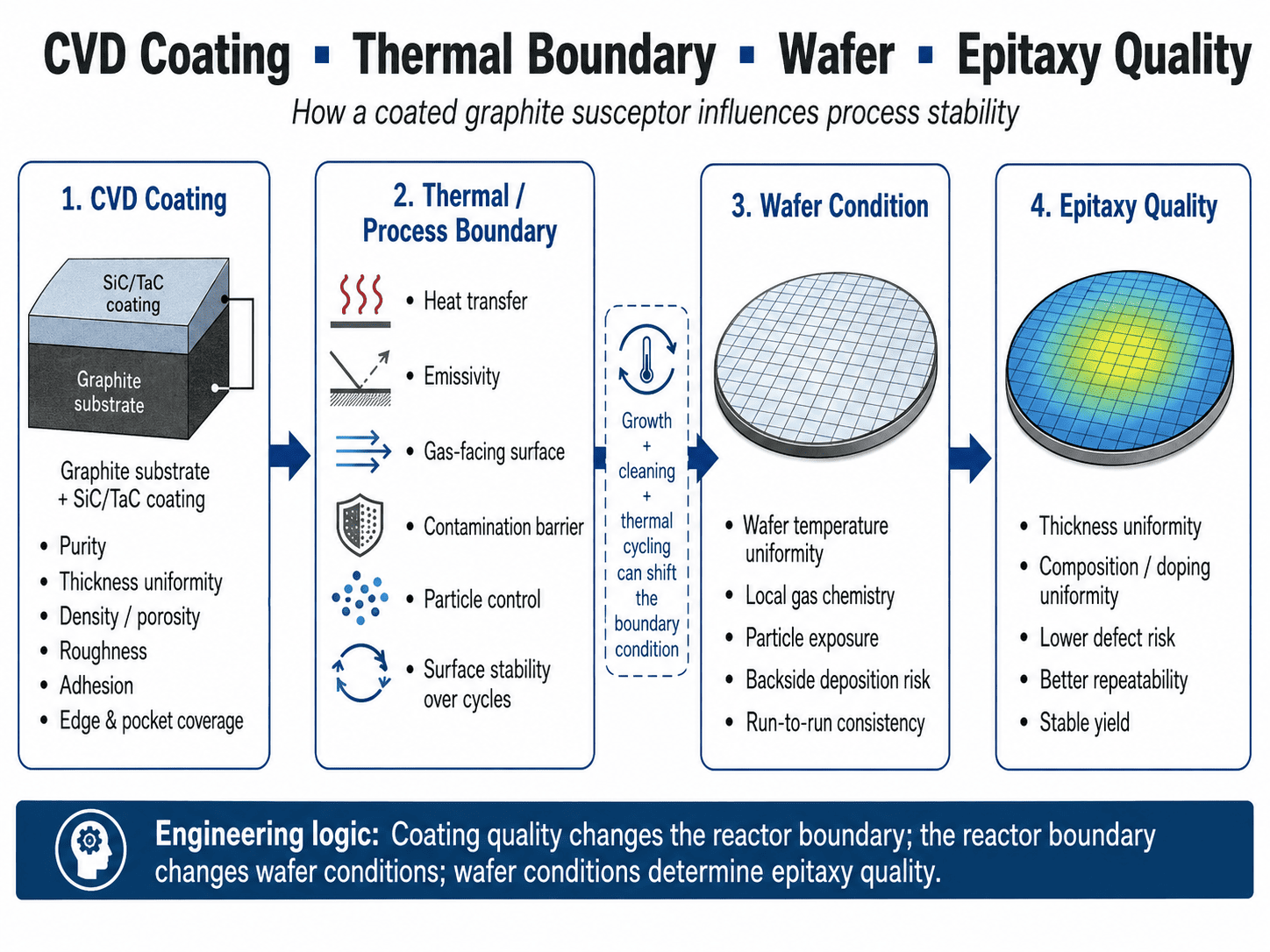

CVD temperies / pressio / gas proportio → frumenti incrementum → densitas / asperitas / accentus → vita coating.

Superior pressio asperitatem et raritatem augebat, cum nimia temperatura crassiores structuras produceret.

3. Scelerisque Uniformitas et vade-ut-Run Repeatability

Core conclusio: Vestis processus fieri potest - acceptabilis antequam caepe visibiliter. Crassitudo summa, recessus, deposita vel asperitas immutare possunt laganum ad susceptorem caloris transferre et emissionem, creando temperaturam vel currendam egisse dum elementum adhuc organice integrum apparet.

Azymum caloris libra;

Qtotal = Qconduction + Qradiation + Qconvection

Susceptivus obductis his terminis influit per proprietates materiales, conditionem superficiei et geometriam. Sinum profundum refert, quod structuram coating finalem laganum geometriam sedentem mutat.

Nominalis 100 µm efficiens quae circa sinum variat potest utrumque localem viam scelerisque ac dimensiones mutare. Parva variatio automatice non-uniformitatem causat, sed sinum post-contingens profunditas CTQ esse debet.

Per productionem:

incrementum deposita + purgatio + scelerisque revolutio → asperitas/emissivity calliditate → laganum-temperatum calliditate → laganum temperatura egisse → incrementum-rate/compositione egisse .

Component igitur vita definiri debet per processum limites, non simpliciter per "nullam fracturam visibilium."

4. CVD SiC vs

Core conclusio: CVD SiC baseline practica multis partibus Si, GaN et SiC epitaxia ob maturitatem, puritatem et convenientiam cum graphite. TaC venustas fit cum nimia temperatus vel Si-dives chemia facit SiC recessum verificatum vitalem limitantem mechanismum.

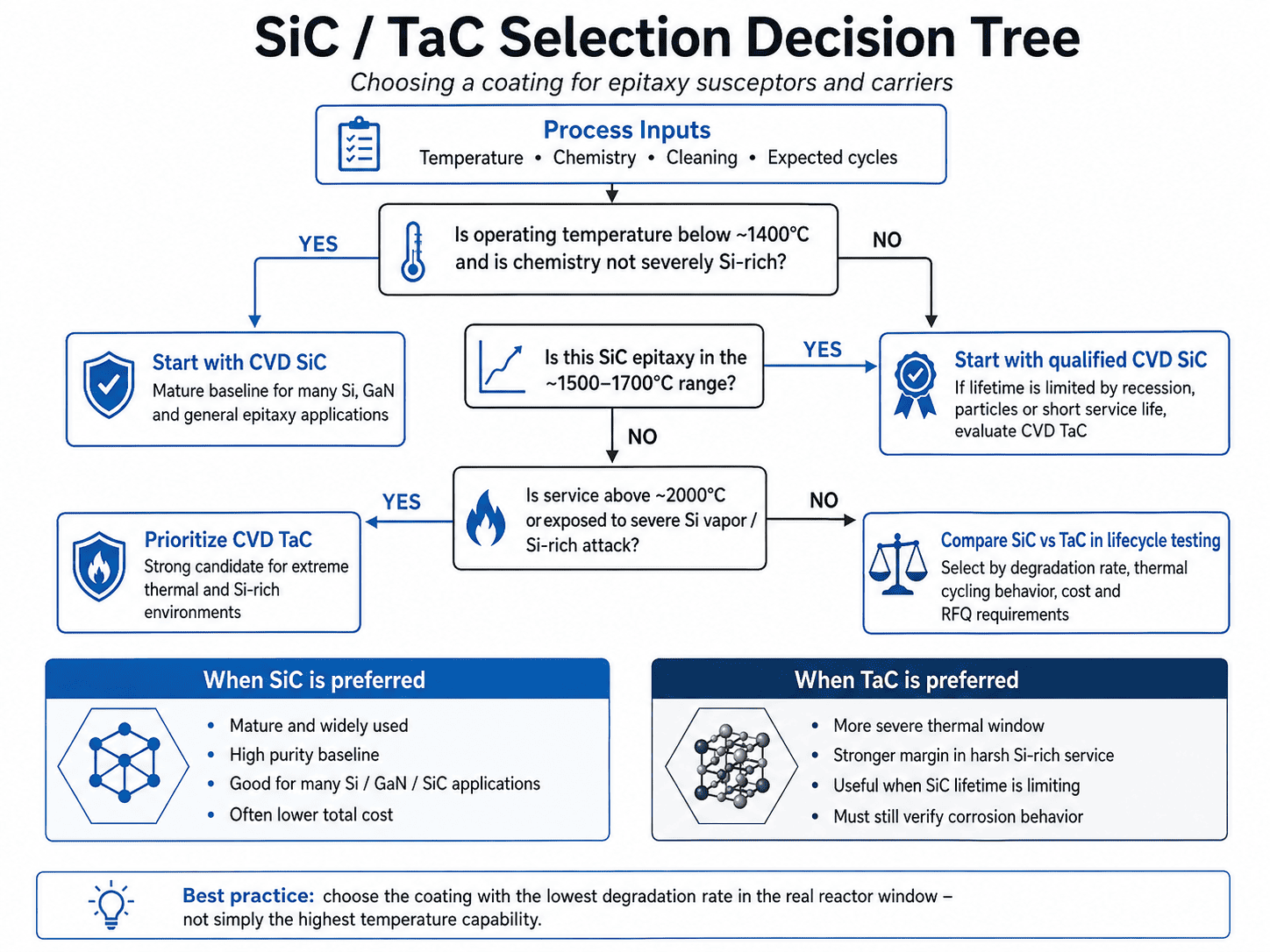

Electio Decisionis TreeT < ~1400°C et SiC chemica compatibilis?

→ Etiam: CVD vocandum SiC.

→ Non : persevero.

SiC epitaxy at ~1500-1700°C?

→ Committitur cum probatis sic. Si recessus, particulae vel brevis vita dominantur, confer TaC.

>2000°C or severe Si-vapor exposure?

Iudicium → Prioritize TaC.

TaC chemica non est invulnerabilis. Ad 1973 K in vaporum pii, TaSi₂/SiC productorum reactionem CVD TaC formavit; crescens Si detectio augetur corrosio profunditas et asperitas. Electio igitur in rate degradationis fundata est in reali reactor, non solum puncto liquefaciens.

5. CVD Coating Defectum Mechanismi

Core conclusio: Maxime iactaret-susceptor defectis oriuntur ex accentus scelerisque copulati, depositionis non-uniformitatis, chemicae recessus et purgatio vel damnum tractans. Defectum analysin visibilis defectus cum radice mechanismo coniungi debet ac deinde cum lagano sympto- matis loco desinendi in " decorticationis decorticatio".

A usu primi ordinis scelerisque lacus relatio est:

σ ≈ E α T

ubi E modulus efficiens est, a tunica/substrate CTE differentia et T excursio thermarum. Inde est, quod graphite CTE congruens rebus tam paene quam pu- litura.

Altum loculos, foramina et striatus diversam onerariam praecursorem recipere possunt;

locales tenues / raris coating → scelerisque / chemica oppugnatio → graphite detectio → exesa → Particularum defectus → laganum periculum .

Componente igitur processus finem vitae-ae attingere potest ante finem mechanicae vitae.

6. Qualification et RFQ Requirements

Core conclusio: Qualificatio conditiones reactoris in CTQs mensurabiles convertat et eas in geometria finita verificet. Testimoniales materiales solae sunt insufficiens; scopo iterabile est integritas efficiens, dimensiones et mores scelerisque/chemicales per incrementum repraesentativum et cyclos purgantes.

Practica specificatio debet includere:

• Materia: graphite gradus, puritas, CTE; hune niunt et pudicitiam.
• CoatingCrassitudo, limites locales, asperitas, pinhole/porositas criteria, adhaesio vel criteria cycli thermarum.
• GeometriaSinum profundum post coating, flatu/runout, OD/ID, foramina et rotationis CTQs relatas.
• Processus: laganum magnitudo, temperatura, vapores, pressura, modus calefactionis/rotionis, purgatio chemiae et cursus expectati.

Commendatur checkpoints:

Advenientis → Revolutiones definitae → Purgatio , → Finis vitae .

Loculamenta haec cum particula et lagana data utilior est quam inspectionis visivae sola.

7. FAQ

Quam crassa CVD SiC?

Circa 100 µm relatio utilis est, non optima universalis. Geometria, cibaria corrosio, vis et tolerantia dimensiva scopum determinant.

An crassior vestis semper diutius durat?

N. Addit corrosionem collectionis sed etiam augere accentus residua et transpositio dimensiva.

Cur cortices SiC efficiens?

Contributores typici sunt CTE mismatch, accentus residua, defectus interfaciei, ora geometriae, cyclus scelerisque, impetus chemicus et damnum purgans.

Quando TaC reponere sic?

Cum summus temperatus vel Si-divites impetus probatur esse dominans SiC vita terminum et TaC dat meliorem vivendi exitum.

conclusio

Core conclusio: CVD graphita iactaret qualificata sit pars epitaxy. Scopum stabilis est scelerisque, chemici et dimensiva agendi per productionem, cum fine vitae definito processu CTQs mensurabili potius quam sola damna visibili.

Catena machinalis est:

graphite substrato → CVD microstructurae → Geometria perfecta → Sceleris / chemica stabilitas → laganum repeatability.

Melior quaestio non est simpliciter "Quam crassa est tunica?" sed "Quomodo haec pars faciet post crebras incrementa, purgationes et cyclos scelerisque, et quis modus mensurabilis finem vitae definit?"

References

[1] AIXTRON SE, Principium Planetarium (MOCVD).

[2] SGL Carbon, SIGRAFINE® Sic Coating – Material Data.

[3] Huo Y. et al., Renuntiationes scientificae 16, 4150 (2026), "Studium Processus-structure-Proprietates in CVD-SiC Coatings de Substratis Graphite."

[4] Hao K. et al., Vacuum 241, 114677 (2025), "Pii Vapor Corrosio Mechanismi CVD TaC Coatings in Graphite Substratis inducta."

Engineering Nickwu XV annos experientiae in R&D of CVD coatings et carbonis fundationis materias calidae zonae habet. Projectum ad massam productionem introducendam in primis componentibus Sinarum TaC-graphicis adhibitis epitaxiam 8-inch SiC induxit. Pluribus zonae fervidae consilium communicavit et defectum analyseos incepta pro crystalli augmento SiC et septem patentes inventiones ad materias calidas zonae pertinentes tenet.
