What is Dishing and Erosion in CMP Process?

Mechanica mechanica expolitio (CMP) excessus materiae et superficiei defectus tollit per coniunctionem actionis chemicae reactiones et abrasionem mechanicam. Processus clavis est ad assequendum planarizationem globalis superficiei lagani et necessarius est ad multiplices aeris connexiones et structuras dielectricas humiles. In practica fabricando, CMP processus remotionis perfecte uniformis non est; oritur defectus typicos exemplaris-dependens, inter quos exesa et exesa sunt praestantissimi. Hae defectus directe afficiunt geometriam laminis inter se connexorum et earum notas electricas.

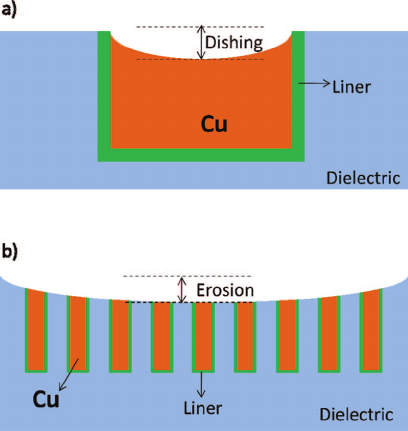

Disinging refert nimiam remotionem materiae mollioris conductivae in CMP, ducens ad figuram concavam catino intra unam lineam metallicam vel magnam metallicam regionem. In sectione transversali centrum lineae metallicae ab ancipiti eius et circa superficiem dielectricam iacet. Hoc phaenomenon saepe observatur in latis lineis, pads, vel scandalis metallicis regionibus. Eius formatio mechanismus maxime comparatur ad differentias duritiei materialis et deformatio poli poliendi supra multa metalla: metalla mollia magis sensitiva sunt in chemicis partibus et abrasiva in slurry, et loci contactum pressionis caudex auget in latis notis, causa remotionis rate in centro metalli superandi in marginibus. Quam ob rem profunditas lancibus augeri solet cum linea latum et tempus nimis politum.

Exesio altiore superficiei altitudinis in alta exemplaria densitatis regionum insignitur (ut linea metalli densa vestit vel areis crassis phantasma implentibus) inferiorem esse quam in regionibus sparsis post CMP circumiectis. Essentialiter est forma densitatis agitatae, regionis gradus plus materialium remotionis. In densis regionibus, metalla et dielectrica simul maiorem aream contactum efficacem praebent, et frictio mechanica et chemica actio caudicis et slurriae fortior sunt. Quocirca mediocris remotionis rates tam metalli quam dielectricae altiores sunt quam in regionibus humilibus densitatis. Ut expolitio et nimis expolitio procedat, acervus metalli-dielectricus in locis densis totum extenuatur, gradum altitudinis mensurabilem format, et gradus exesionis cum densitate et processu loading locali auget.

Ex prospectu fabricae et processus persecutionis, discus et exesa plures adversas impactus in semiconductores productos habent. Disinging redigit efficax area crucis sectionis metallicae, ducens ad resistentiam altiorem connexionem et IR guttam, quae vicissim signum morae facit et marginem timidi in criticis itineribus reducit. Variationes in crassitudine dielectric causata exesa mutant capacitatem parasiticam inter lineas metallicas et distributionem RC mora, uniformitatem notarum electricorum per chip labefactant. Praeter, locales dielectricas extenuantibus et campi electrici concentratio afficiunt mores naufragii et diuturnum firmum dielectricorum inter-metallorum. In gradu integrationis, nimia superficies topographiae difficultatem lithographiae umbilici et noctis auget, uniformitatem cinematographici sequentium depositionis et engraving, ac defectus ut residua metallica inducat. Hae quaestiones finaliter manifestant sicut cedunt fluctuationis et processus fenestrae decrescentes. In operando igitur practico, discursus et exesus moderari oportet intra definitos limites per densitatem extensionis aequationis, optimizationisut tincidunt s *lurryselectivity, et tenuis tuning processuum parametri CMP, ita ut curet planaritas structurarum interiungendi, electricae stabilis effectus, ac robustus summus volubilis fabricandi.
