News

Solutio carbonis Encapsulationis Defectus in Substrates Silicon Carbide

Cum industria globali transitus, revolutiones AI, unda notitiarum technologiarum novarum generationis, carbida pii (SiC) celeriter processit ab "materiali potentia" ad "materiam fundatricem opportunam" propter eximias physicas proprietates. Eius applicationes in novo passu dilatantur, extremas fere postulationes pro materiae qualitate et constantia materiae subiectae collocantes. Haec verba fecit cum defectibus criticis sicut "encapsulation carbonis" urgentior et necessaria quam umquam ante.


Fines Applications Coegi SiC Substrates


1.AI Hardware Ecosystem et limites Miniaturizationis:

  • Accipiens AI specula exemplum
  • Optical waveguide materiae pro specula AR/VR.

Postero AI specula (AR/VR machinas) singulari sensu immersionis et reali temporis commercii nititur. Hoc significat quod processus eorum nucleus internus (ut dicunt AI consequentia chippis) procedere debet ingentes notitiarum copiae et dissipationem significantes caloris pertractans in spatio valde limitato miniaturizato. Silicon-substructio astulae in hac missione corporis limitationes obveniunt.

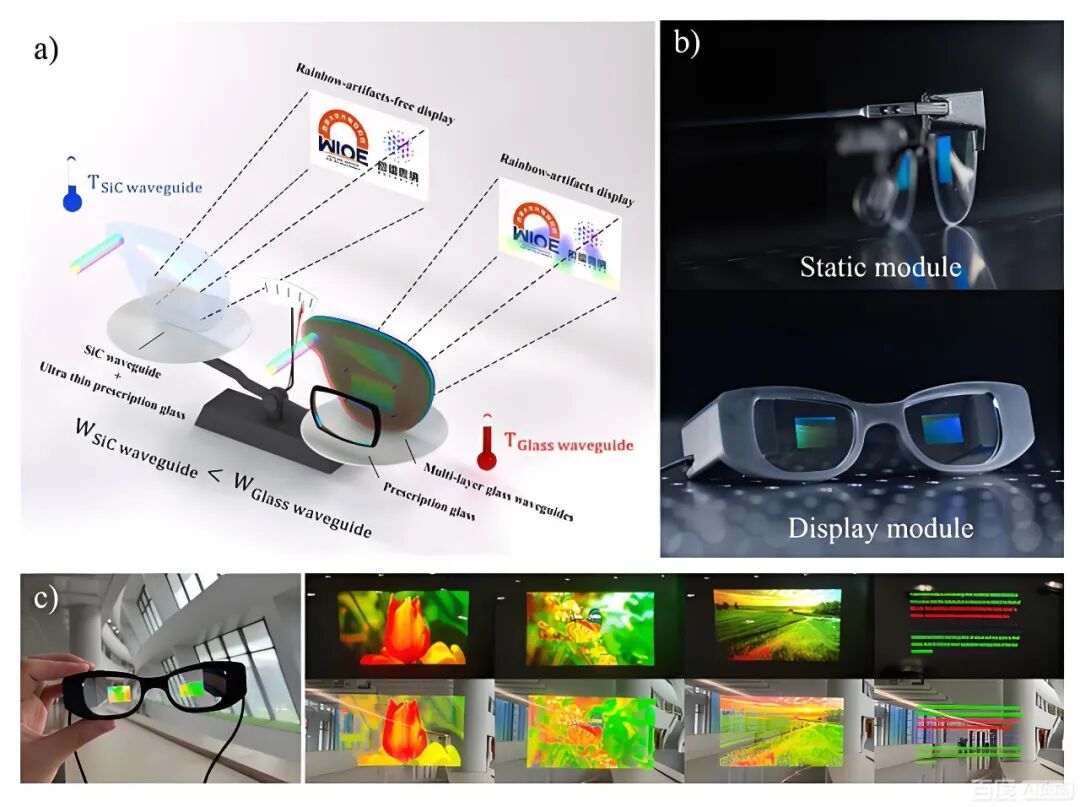

AR/VR undae opticae altam refractivam indicem requirunt ad redigendam fabricam voluminis, transmissionem latae cohortis ad repraesentationes plenas coloratas sustinendas, magna conductivity scelerisque ad calorem dissipandum ab alto potentiae lucis fontibus administrandi, ac duritia et stabilitas ad vetustatem obtinendam altam. Compatibiles etiam esse debent cum processui micro/nano-opticorum maturitate technologiarum magnarum fabricationum.

Munus Sic: GaN-on-SiC RF/ potentia moduli e SiC subiectis factis clavis sunt ad hanc contradictionem solvendam. Minaturas ostentationes et systemata sensoria cum efficacia superiori agitare possunt et, cum conductivity scelerisque pluries quam Pii altiores, celeriter magnum calorem a chippis generatum dissipant, stabilis operandi in factore gracili praestandi.


Carbida pii-crystal singularis (SiC) indicem refractivum circiter 2.6 in spectro lucis visibili, cum praeclara pellucentia, aptam facit ad designationes elevandas opticas altas integratas. Fundata in altissimo indice proprietatum refractivarum, unus iacuit SiC diffractionem fluctuationis theoretice campum visum (FOV) circum 70° consequi potest et exemplaria irideorum efficaciter supprimere. Praeterea, SiC conductivity scelerisque maxime altum habet (circiter 4.9 W/cm·K), sinit eam calorem ab opticis et mechanicis fontibus celeriter dissipare, impediendo ob degradationem optica perficiendi propter caliditatem ortum. Accedit, SiC alta duritia et resistentia gerunt signanter augere stabilitatem structuram ac diuturnitatem lentium fluctuantium. lagana Sic adhiberi possunt ad processus micro/nano (ut engraving et efficiens), quo facilior integratio structurarum micro-opticarum.


Periculis "carbonis encapsulationis": Si subiectum SiC defectum "encapsulationis carbonis" continet, fit localis "insulatoris scelerisque" et "culpae electricae punctum". Non solum caloris fluxus graviter obstat, ducens ad exustionem localium chip et effectus degradationis, sed etiam causare parvarum obumbrationes vel excursus lacus, potentia ducens ad anomalias, errores calculi, vel etiam hardware defectus in AI vitra sub diu terminus condiciones altae oneris. Ergo defectus liberorum SiC substratum est fundamentum corporis ad assequendum firmum, altum operandi hardware perficiendum AI.


Periculis "carbonis encapsulationis": Si Substratum SiC defectum continet "carbon encapsulation", traductionem lucis visibilem per materiam reducet, et etiam ad exustionem fluctuationis, observantiae degradationis et diminutionis vel abnormitatis in splendorem ostentationis locatam ducere potest.



2. Revolution in Provectus Computing Packaging:

  • Key Stratis in NVIDIA scriptor CoWoS Technology

In AI genus potentiae computandi ab NVIDIA ductae, technologiae fasciculationis progressae sicut CoWoS (Chip-on-Wafer-on-Substrate) centrales facti sunt ad CPUs, GPUs et HBM memoriam integrandi, ut incrementum exponentiale in computandi potestate efficiat. In hoc complexu heterogeneo integrationis systemate, interpositus criticum munus agit tamquam spinarum inter se connectit et thermas administrationes.


Munus SiC: Cum silicone et vitreo comparatum, SiC specimen materiae proximi generationis princeps operandi interpositum censetur ob conductivity maxime altae scelerisque, coefficiens expansionis scelerisque quae melius cum astularum congruit, et optimae electricae proprietates insulationis. SiC interpositi efficacius possunt caloris contracti a pluribus computatis nucleis dissipare et integritatem summae velocitatis signo transmissionis curare.

Periculosa "encapsulationis carbonis": sub gradu nanometri conectuntur, defectus micron-gradus "encapsulation carbonis" est sicut "bomb temporis". Locus scelerisque et accentus agros depravare potest, ducens ad lassitudinem thermomechanicam et in stratis metallicis inter se connexis crepuit, moras faciens, crosstalk, vel defectum completum. In AI acceleratio chartarum valentium centena milia RMB, defectus systematis ex defectibus materialibus subiacentibus accepti sunt. Prospicere puritatem absolutam ac structuralem perfectionem interponentis SiC est lapis angularis conservandi fidem totius systematis complexi.


Conclusio: Transitus ab "accepto" ad "perfectum et immaculatum." Olim carbide silicon maxime in agris industrialibus et autocinetis adhibitus est, ubi aliqua defectuum tolerantia exstitit. Attamen, cum ad vitreorum AI mundi redigendis et ultra-magni pretii, systemata ultra-complexa sicut NVIDIA's CoWoS, tolerantia vitiorum materialium in nihilum decidit. Omnis "carbon encapsulation" defectus directe imminet limites effectus, commendatio et successus commercialis finis facti. Ideo defectibus subiectis superatis sicut "encapsulation carbonis" non iam iusta est emendatio academica vel processus exitus, sed proelium materiale criticum, quod intelligentiam artificialem postero-generationem sustinet, computationem provectam, et revolutionem electronicarum consumendi.


Quo venit Carbon Wrapping?

Rost et al. Proposuit "exemplum contractionis" suggerens mutationes in ratione substantiarum gasi periodi principalem esse causam encapsulationis carbonis. Li et al. inveni quod semen graphitizationis carbonis encapsulationi ante incrementum incipit inducere. Ob evasionem atmosphaerae pii-ditie e uasculo et actuoso commercio inter atmosphaeram pii et graphi- phitam et alia graphita elementa, necesse est graphitizationem fontis carbidi pii. Ergo Si pressio partialis relative humilis in camera incrementi potest esse principalis causa encapsulationis carbonis. Sed Avrov et al. disseruit carbo encapsulation ex defectu Pii non causari. Sic, fortis corrosio elementorum graphitarum ob excessum siliconis, ut sit principalis causa inclusionum carbonis. Rectae probationes experimentales in hac charta ostendit tenuis particulas carbonis super superficiem fontis in incrementum carbidi Pii una crystallis anteponi posse, encapsulationes carbonis formans. Hic eventus indicat generationem particularum optimarum carbonis in gazophylacio incrementum esse causam primariam encapsulationis carbonis. Aspectus encapsulationis carbonis in carbide siliconis simplicibus crystallis non ob gravem pressionem Si in camera incrementi partialis, sed formationem particularum carbolium debilium connexorum ob graphitizationem fontis carbidi pii et corrosioni elementorum graphitarum.

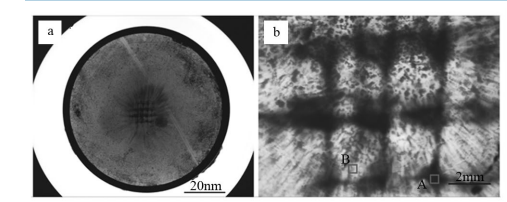

Distributio inclusionum exemplar laminarum graphitarum in superficie fonti proxime assimilari videtur. Inclusio zonarum liberarum in lagana unius crystalli circularis, diametro circiter 3mm, quae diametro foraminum circularium perforatarum perfecte respondet. Hoc suggerit carbo encapsulationis oriri ex area materia rudi, quae graphitizationem materiae rudis causat defectum carbo encapsulationis.

Silicon crystallum carbidum incrementum 100-150 horarum typice requirit. Progredientibus incrementis, graphitatio materiae rudis gravior fit. Sub postulatione crystalli crassioris crescentis, graphitizationem appellans materiae rudis, fit clavis exitus.


Carbon Wrapping Solution

1.The Sublimatio Theoria Materiarum Rudis in PVT

  • Area superficiei ad Volume Rationem: In systematis chemicis, rate incrementi in superficie substantiae multo tardius est quam rate augendi in suo volumine. Maior ergo magnitudo particula, minor superficies ad rationem voluminis (area superficiei/voluminis).
  • Evaporatio in Superficie occurrit: Tantum atomi seu moleculae in superficie particulae sita opportunitatem habent evadendi in tempus gasi. Ergo et summa evaporationis directe se habet ad superficiem superficiei a particula exposita.
  • Characteres evaporationis magnae particularum: Minores superficiei/voluminis ratio. Moleculae superficiei pauciores / atomi, pauciores exstantium situs superficiei ad evaporationem significant. (Magna particula vs. particulae multiplices) Tardius evaporationis rate: Pauciores moleculae/ atomi e particula superficiei per unitatem temporis evadunt. Evaporatio magis uniformis (minus variatio specierum): Ob superficiem parvam, diffusio materiae internae ad superficiem longiorem ac magis tempus requirit. Evaporatio maxime fit in strato externo.
  • Particulae crudae Materialis (Large Superficies ad Volume Rationem): "incombusta" (Evaporatio/Sublimationis mutat obturbationem): particulae parvae fere tota exposita sunt calidis temperaturis, rapidam "gasificationem" facientem: celerrime sublimia sunt, et in primo stadio facillime sublimantur (solent vapores silicon-divites). Mox, superficies particularum parvarum carbonis dives fit (sicut carbo est relative difficilis ad sublimem). Hoc consequitur notabilem differentiam compositionis gasi sublimati ante et post - gas silicon-dives incipit et postea fit carbo-dives.


2.Raw Material augmentum Experimenta cum diversis Partibus Amplitudo

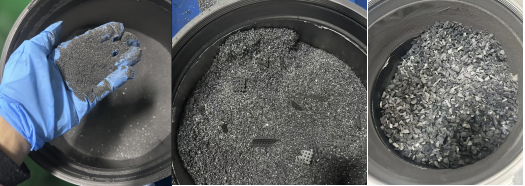

  • Incrementum perficitur cum 0.5mm rudimentum
  • Augmentum cum 1-2mm sui propagandi methodo rudimentum perficitur

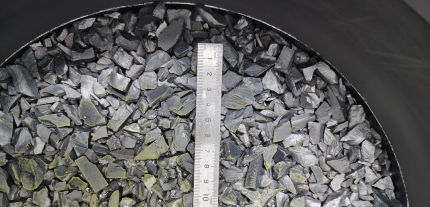

  • Incrementum perficitur per 4-10mm CVD materia rudis

Ut in schemate supra visum, rudis materiae magnitudo augens adiuvat supprimere potiorem volatilizationem Si componentis in materia rudis, componendo gasi periodum per totum processum incrementum stabiliorem et graphitizationem adhibens exitum materiae rudis. Magnae materiae particulae CVD, praesertim materiae rudis quam 8mm magnitudine, expectatur ut problema graphitizationis totaliter solveret, eoque defectum encapsulationis carbonis in subiecto eliminavit.


Conclusio et Prospect



Magna particula, summus puritas, stoichiometrica SiC materies rudis per modum CVD summatim perstringitur, cum inhaerens humilitatis superficiei rationi voluminis praebet, fontem sublimationis valde stabilem ac moderabilem pro SiC unicum cristallum incrementum utentem methodo PVT. Haec non solum mutatio formae rudis materiae, sed etiam fundamentaliter reformat et optimizat ambitum thermodynamicum et in motu PVT methodi.

Commoda applicatio directe in:

  • Unius cristalli qualitas superior: Fundamentum materiale constituens ad substratum humilis defectus producendum apta ad altae intentionis, altae potentiae machinas ut MOSFETs et IGBTs.
  • Melior processus oeconomiae: incrementum rate stabiliens, materia rudis utilitas, et processus cedunt, adiuvans ad redigendum pretium pretiosum SiC subiectum et promovendum applicationes diffusae adoptionis amni.
  • Maioris crystalli amplitudo: processus stabilis condiciones commodiores sunt ad industrialem 8-unc et maiora SiC singula crystallis.





Related News
Relinque mihi nuntium
X
Crusulis utimur ut meliorem experientiam pasco tibi praebeamus, situm negotiationis et personalize contentus analyse. Hoc situ utendo, ad nostrum crustulorum usum consentis. Privacy Policy
Reject Accipe
