Quomodo CVD Silicon Carbide Coating Depositus in Graphite?

A CVD pii carbide (SiC) coatingformatur exponens componente graphite calefacto ad gasorum praecursoris moderati intus depositionis reactor vaporum chemicorum. Species reactivae ad superficiem graphitam attingunt, ubi SiC nucleat et crescit in stratum densum polycrystallinum. Susceptores enim semiconductores et laganum baiulum, felix depositio dependet a puritate graphita, praeparatione superficiei, temperie, pressione, chemia gasi, massa translationis, in geometria et in compatibilitate thermarum expansionis.

Propositum graphite simpliciter non est "operire", sed creare summus processus puritatis superficiem cum crassitudine, asperitate, stoichiometria et instrumenti integritate.

1. Ex Graphite Substratum ad CVD-Promptus Superficies

Processus incipit cum delectu, machinatione et purificatione subiecta.Summus puritas isostatic graphiteCommuniter adhibetur quia machinabilitatem, scelerisque stabilitatem et microstructuram relative uniformem componit.

Clavis res subiectae includunt puritatem, densitatem, porositatem, structuram frumenti et coëfficientem expansionis scelerisque (CTE). Susceptores enim et laganum baiulum, machining accuratio aeque magni momenti est, quod sinum profundum, planities, margo geometriae ac parietis crassitudo gasi fluxum ac finales mores scelerisque afficere possunt.

Simplicior ordo est;

Graphite Electio → Subtilitas Machinatio → Purificatio → Superficies Praeparatio → CVD Depositio → Inspectio

Ante depositionem, superficies munda et nuclei apta esse debet. Contaminatio, laxis particulae vel superficiei localis damnum primo incrementum SiC perturbare possunt et postea infirmae regiones, vel in locis non uniformibus fiunt. Praeparatio subiecta et depositio efficiens ideo ut processus integralis tractandus est.

2. Quomodo formae Sic in CVD Reactor?

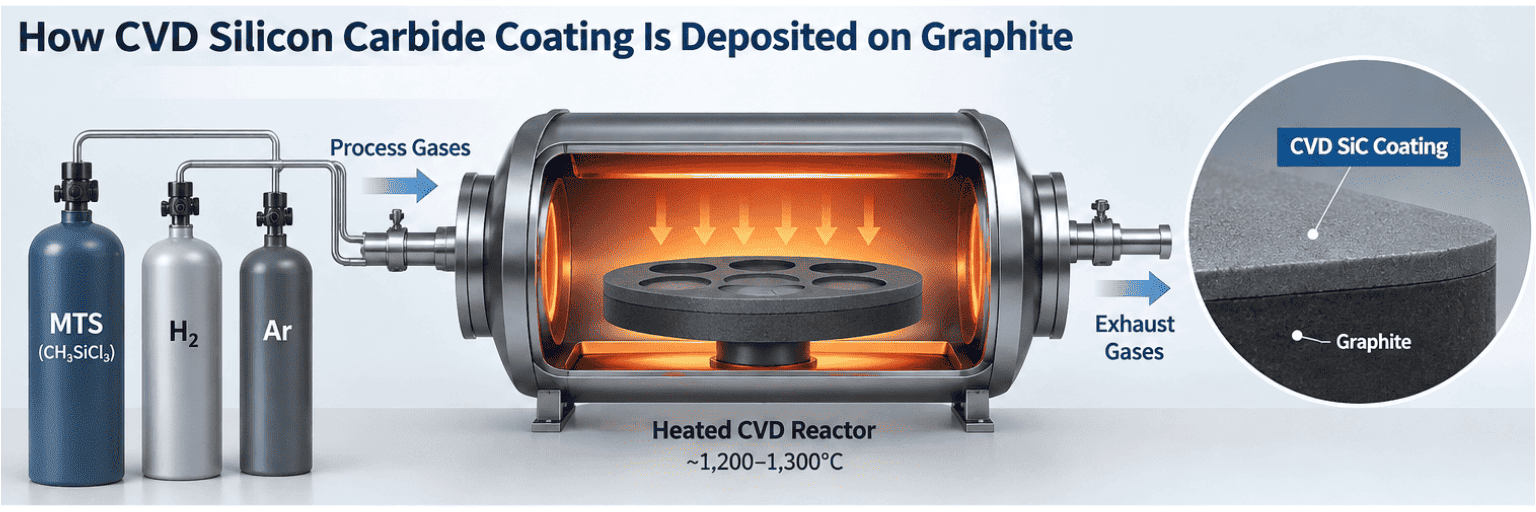

A late oriuntur usibusmethyltrichlorosilane (MTS, CH3SiCl3)sicut unus fons silicon-et praecursor carbonis, cum hydrogenio et saepe argon in systemate gas. Ad altam temperiem MTS per motus gas-phas et superficies putrescit. Species reactivae per stratum limitum, adsorb in superficie graphite calida, react et solida SiC formant, dum volatilia per-producta tolluntur.

Sequentia depositio simplicior esse potest sicut:

Praecursor Delivery → Gas onerariam → Terminus iacuit diffusio → Superficies Adsorptio → Nucleatio → Frumentum Augmentum

Depositio Commercialis CVD SiC in graphite fere fit1,200°C; SGL Carbon refert typicam range of1,200–1,300°Cad ejus processum.

A 2026Renuntiationes scientificaestudere utens in MTS-H2 ratio examinatus1,100–1,350°Cet identified transitum prope1,180°Cinter validiorem superficiem-reactionem imperium et regimen ubi onerariis et diffusio magis magisque momenti fiunt.

In temperatura inferiore, motus superficiei-reactionem depositionem limitare potest. Ut temperatus oritur, praecursor corrumpitur accelerat. Postquam superficies reactiones satis celeriter sunt, transportatio speciei reciproci per gas limites iacuit maior fit.

Nam susceptores complexi, uniformitas efficiens est etiam a .fluidi-dynamics quaestio.

3. Quid Augmentum, Crassitudo et Uniformitas Imperium?

CVD SiC qualitas pluribus differentiis copulatis determinatur, non uno "optimo" temperie.

Temperatus morphologiam valde afficit. In studio 2026, prope depositio1,200°Cdensa, β-SiC grana sub conditionibus probata bene definita producta, dum nimia temperaturae structurae crassiores promoventur.

Vestibulum compositio aeque maximus. In systemate MTS-H2, ratio hydrogenii ad MTS mutatur vias reactionis carbon- et silicon-continens. Studium citatum nactus prope stoichiometricum Si/C at anH2 / MTS molares circa X "suis conditionibus; hoc tamquam exemplum investigationis, non universalis consequat industriae tractari debet.

Pressio et velocitas gasi influit quomodo species reciprocae complexum lineamenta attingunt. Anguli acuti, loculi profundi, striati et superficies tutae varias condiciones locales circumscriptiones evolvere possunt, ut vestis uniformis in coupon plana potest non uniformis fieri in susceptore multi-sinu.

Hoc est quodCFD et reactor-flow ipsumutiles sunt ad partes semiconductores compositae.

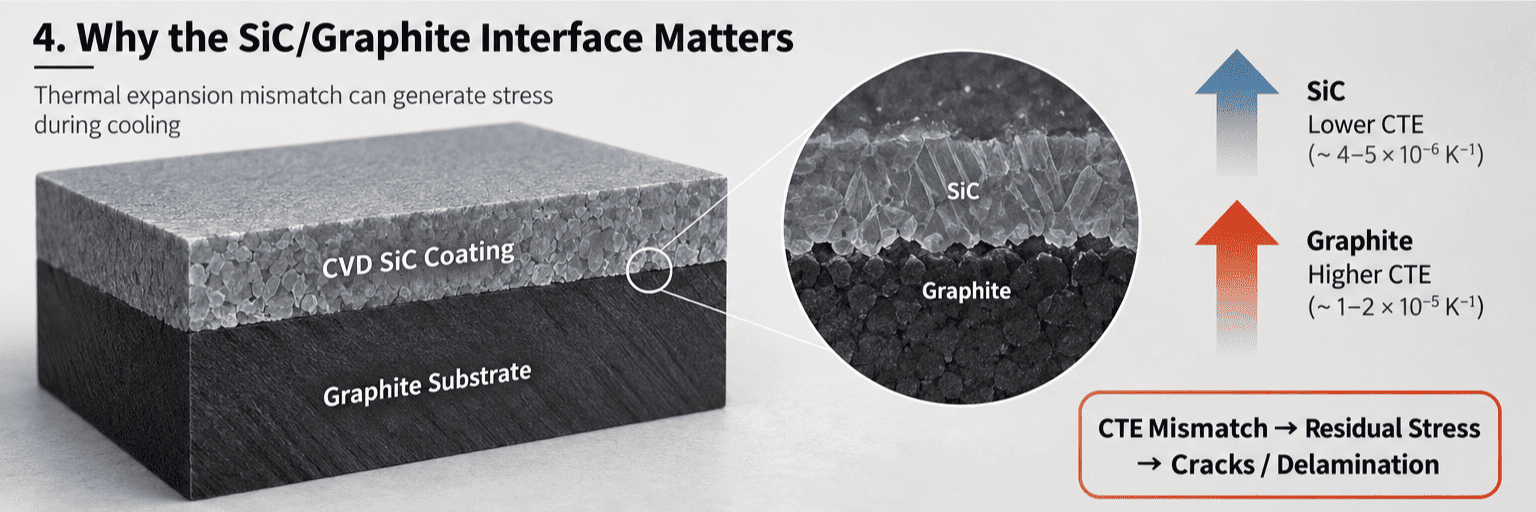

4. Quare sic / Graphite interface Matters

Interface SiC/graphite maior est vita efficiens determinatio.

SiC in caliditate deponitur, et componentia postea repetita calefactio et refrigeratio in epitaxia vel MOCVD experitur. Quia graphite et SiC non expandunt idem numero, contentiones scelerisque in refrigeratione et cyclo oritur.

Simplicior defectus semita est;

CTE Mismatch + RESIDUUS Suspendisse → Microcrack → Delaminatio → particularum / Eris Graphite

Bonum igitur consilium efficiens requirit gradus graphitos congruentibus moribus scelerisque-expansionis, superficiei moderatae conditionis et processus depositionis qui nimiam vim evitat.

A 2026Ceramics Internationalstudium examinandi CVD SiC in graphite etiam ostendit depositionem temperaturae influentiae microstructuram et adhaesionem interfacialem efficiens.

Res etiam crassitudine. Crassior iacuit obice munimentum augere potest, sed mutare dimensiones componentium et accentus coacervatos augere potest. Ad partes semiconductores, crassities efficiens, una cum geometria, planitate, superficiebus cyclis theologicis expectandis, consideranda est.

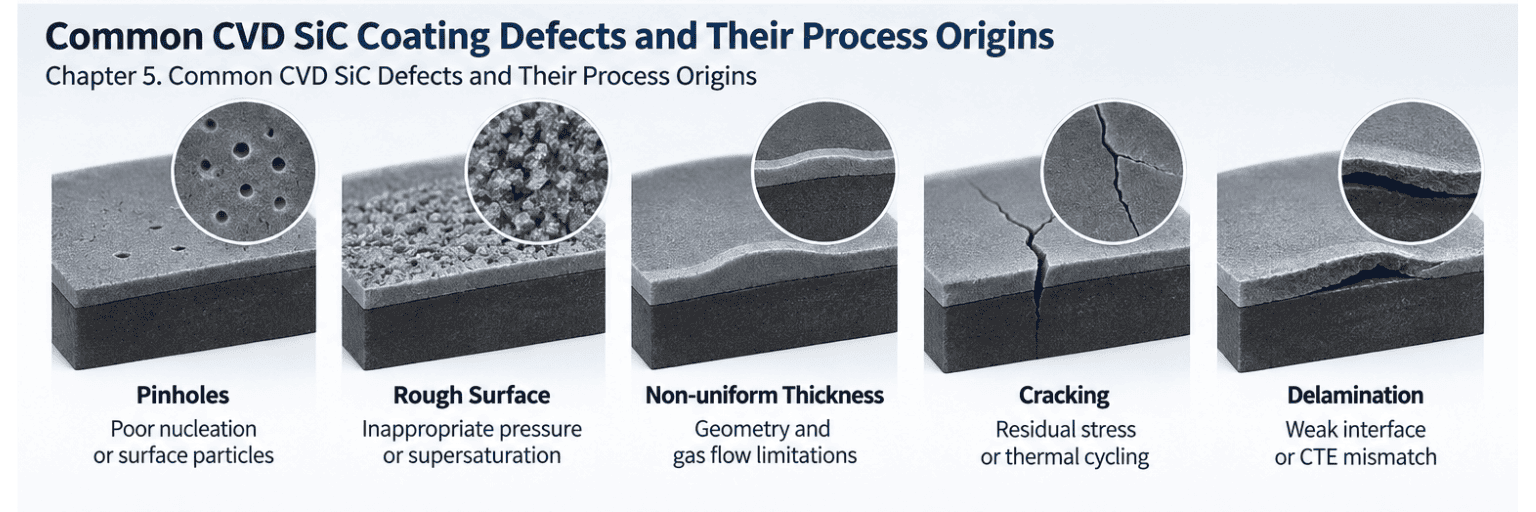

5. De defectibus Communibus CVD SiC De processu eorumque Originibus

Vitia efficiens optime comprehenditur per coniunctionem visibilis symptomatis ad suum incrementum mechanismum.

Vestigia, anguli, caeca areas et laganum loculos fluere possunt gasi perturbare. Si species reactivae levantur antequam ad regionem clipeatam perveniat, depositio loci rate cadere potest. Vice versa, alta supersaturatio localiter incrementum asperum vel defectus pronum promovere potest.

Objectum non est summa depositionis rate. Semiconductor efficiens requirit stateram indensitas, puritas, stoichiometria, asperitas superficies, crassitudo aequalitatis, integritas instrumenti.

Hoc magni momenti est pro vectoribus et epitaxy susceptoribus multi-sini MOCVD, ubi condiciones diversae locales transcurrentes per idem componentes existere possunt.

6. Ab CVD Coating ad semiconductorem Gradus Componente

Post depositionem, litura aestimari debet ut pars componentis perfecti potius quam materialis solitariae.

Secundum applicationem, absolute includere potest:

l Dimensional inspection and idipsum;

l Ccrassitudine et crassitudine oating uniformitatem;

l Sasperitas urface;

l Microscopia ad rimas, pinholes vel grana abnormes;

l Phase vel microstructure analysis;

l Purity verificationis;

l Traceability et inspectionis documentum.

Pro epitaxy et MOCVD, litura etiam processus realis superesse debet ambitus. coating quod acceptabile spectat statim post depositionem potest adhuc sub repetitis cyclis scelerisque degradare, chemiae purgatio infestantibus vel condiciones reactoris localis.

Catena machinalis ideo potest compendiari:

CVD Recipe → Coating Structure → Interface Quality → Component Geometria → Scelerisque / Chemical Stabilitas → Wafer Processus euismod

Haec relatio explanat cur CVD SiC efficiens uti debet specificariperficiendi pertinet parametri quam nominis efficiens crassitudine solum.

Susceptator vel laganum ferebat, qualitatem efficiens tandem cum qualitate graphita, subtilitate machinis et geometria componentibus ad mores scelerisques stabiles sustentandos, humilis contagione et processus semiconductor iterabilis.

FAQ / RFQ

1. Quae praecursor vulgo pro CVD SiC in graphite vestitur?
Methyltrichlorosilane (MTS) late discitur, quia et silicon et carbonem continet. Actualis productio chemiae et depositionis mixturae variantur per fabricam, reactor et applicationem.

2. Quae temperatura adhibetur ad CVD SiC in graphite deponendi?
Processus commerciales et investigationes communiter agunt supra 1,200°C, sed optima temperatura pendet a consilio reactoris, pressionis, praecursoris chemiae, graphite gradus et structuram efficiens requiritur.

3. Quid moderatur SiC coating crassitudinem uniformitatem?
Gas fluxus, pressura, geometrica componentes, tempus depositio, temperatura distributio et praecursor omnem materiam comportant. Altum loculos, angulos et superficies tutas praecipue ad condiciones translationis communicationis locales persentiuntur.

4. Cur CVD SiC rimam efficiens vel debilitare potest?
Contributores typici includunt accentus residuas, graphite/SiC CTE mismatch, praeparatio interfaciei insufficiens, defectus microstructurales efficiens et cyclum scelerisque iteratum.

5. What information should be supplied for a CVD SiC coating RFQ?
Praebere 2D extractionem vel 3D exemplar, munus componentium, exemplar reactor, condiciones processus, postulationem graphitae, crassitudinem efficiens, asperitatem superficiem, tolerantias dimensivas, requisita inspectionis et quantitatem requisitam.

References

1. SGL Carbon.SIGRAFINE® Sic Coating — CVD SiC depositio in graphite isostatico, coating temperatura et sceleste expansio adaptata.

2. Huo, Y. et al.Investigatio processus structurae proprietatis in CVD-SiC in lineamentis graphite subiectae. Renuntiationes scientificae, Vol. XVI, Articulus 4150, MMXVI.

3. Ma, Q. et al.Interfacialis adhaesio CVD-SiC coatings substratorum graphite: Munus temperationis in microstructuris et proprietatibus mechanicis. Ceramics International, Vol. 52. MMXXVI.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Characterisatio carbidi pii tunicarum in graphita per depositionis chemicae vaporum crevit. Acta Materiae Processing Technology, Vol. 48. MCMXCV.
