Ex 4-Inch ad 8-Inch: Decennium SiC Semiconductor Augmentum

In 2013, industria quaesivit num carbide silicon omnino mercaturas fieri posset. Decem annis post, SiC potestates EVs et industriam renovationis — et certa certatio ad materias, apparatum et fabricam cedit. In decennium, SiC lagana a 4-inch ad 8-inch creverunt ut epitaxia in gradu apparatu processit. Ultra ipsum laganum, CVD SiC coatings, Solidum CVD SiC, et TaC coatings nunc tenes acerrimam temperaturam, renitentem apparatum corrosio- rum certorum. VETEK Semiconductor omnes tres solutiones materiales suppeditat pro fabricandis scalis SiC.

Sic Decennium Transformation: Ex Lab Material ad amet Power Semiconductor

SiC ex promisso lab materiali anno 2013 ad amet technicae opinationis EVs, potentiae electronicarum, ac industria conversionis hodie — et focus industriae movit ut technologiam probaret ad fabricam per scalam docendam.

Mensa infra summat quomodo potiores industriae Sic in praeteritum decennium mutaverunt.

MMXIII vs. Hodie: Quomodo SiC Industry Focus mutavit?

Core provocatio SiC Commercialisation: Epitaxy Technologiae

Apparatus epitaxy semper fuit technica bottleneck pro commercio SiC - industriae progressus investigari potest directe per evolutionem reactoria epitaxiae, a mane 6 inch suggestis ad 150mm/200mm systematum hodie automated.

In 2013, SiC mercaturam accelerans erat, et fabri apparatores principaliter circa 6-inch (150mm) SiC epitaxy certabant. Semiconductor Hodie retulit de pluribus systematibus repraesentativis tunc:

Repraesentativa SiC Epitaxy Equipment, 2013

Primae systemata haec quattuor problemata solvenda destinata sunt: ​​epitaxiam efficiens 6 pollicis SiC epitaxiam, epitaxialem tabulatum uniformitatem emendans, densitatem defectus summittentes, ac necessitates primae instrumenti mercaturae occurrens.

Ut EV adoptionem, EV infrastructuram incurrens, systemata solaris plus-repono, et mercatus potentiae industrialis celeriter dilatantur, postulatio itaque machinarum SiC crevit — et epitaxy instrumenti e parvis batch R&D evolutis suggestis in systemata generationis proximae ad magnam scalam fabricandam aedificatam. Tabulae repraesentativae hodiernae includunt:

Repraesentativas SiC Epitaxy Equipment, Hodie

Ex IV-inch ad VIII-Inch: Quomodo laganum Scaling Cuts Pretium et levat Output

Omnis gradus in diametro lagani SiC — ab 4-inch ad 6-unc, nunc versus 8-unc — existit ut laganum per laganum et pretium fabricandi inferiorem, et industria nunc in medio transitus 6 pollicis ad 8-inch.

In 2013, industria SiC a 4-inch ad 6-inch lagana movere propellebat. Societates inter Cream, Dow Corning, Showa Denko et Norstel erant omnes suas substratas et epitaxy tempore capacitatis 6 inch SiC dilatantes. Propositum movendi ad lagana maiora directa erat: output per laganum auge, sumptus fabricandi inferiores, et scalam amplitudinem industriae amplias emendare.

Plus quam decennium, eadem logica nunc transmigrationem agitans ab 6-inch ad 8-inch. GlobalWafers, laganum silicon-maximum mundi factorem, asseruit industriam latae 8-unciae SiC lagani productionis per 2025-2026 acerrime acceleratam - transitum qui univocus ante biennium aestimatus est (GlobalWafers, 2023). Onsemi et Resonac similiter iaculis 2025 pro qualificata et rapiendi 8-inch SiC subiecta et lagana epitaxiales (Semiconductor News compositi, 2024).

Quod Mutationes cum SiC Wafers Get Proin scelerisque

Sicut laganum diametrum et qualitatem requiruntur et scandunt, materias et apparatum componentium per totum processum vestibulum adhibitum facti tam decretorium progressui SiC sicut lagana ipsae factae sunt.

Ultra laganum: Cur Equipment Components Quantum SiC Chips

lagana, MOSFETs et potentia modulorum maxime attentionem accipiunt, sed instrumentorum compositorum intra epitaxy et reactoria crystallina aequaliter condiciones extremae concurrunt - et sola graphita traditionalis iam non sufficit ad hodiernae requisita.

Disputationes de industria SiC tria intendunt: lagana SiC, MOSFETs, potentia modulorum. In usu, instrumentorum communicationis socialis usus tam magni momenti sunt. Intus reactoria epitaxia, fornaces augmenti crystalli, et alii processus semiconductores summus temperatus, partes internae sustinere debent;

• ultra summus temperatus ambitus

• vapores corrosivi processus ut H₂ et HCl

• stricto munditia requisita ne contaminaret laganum

Traditional graphita validam thermarum observantiam praebet, sed in usu extenso prona est ad corrosionem, particulam generationem, et vitam servitutis abbreviatam — quae omnia directe minantur laganum cede et processum constantiae. Hoc est gap quod CVD SiC efficiens technologiam magis magisque in prope claudit.

CVD Sic Coating: The Technology Post Reliable High Temperature Equipment

SiC epitaxy et SiC efficiunt duae distinctae technologiae diversis propositis inservientes — epitaxia ipsam materiam efficit semiconductorem, dum CVD SiC efficiens tuetur apparatum qui eam fabricat.

SiC epitaxy adhibetur ad materiam semiconductoris fabricandam. SiC CVD efficiens, contra, principaliter applicatur ad elementa critica interna semiconductoris instrumenti, ad meliorem resistentiam ad caliditatem et corrosionem.

SiC Epitaxy vs. SiC Coating: Duae technologiae variae

Quomodo Graphite + Sic Opera composita

CVD SiC graphite inducta nunc late in apparatu SiC epitaxy usus est, apparatu MOCVD, epitaxy ductus, apparatum RTP/RTA thermarum curationum. In altum pur- graphite densum iacum SiC depositum coniungit vires utriusque materiae;

Cur Graphite + Sic Opera composita?

VETEK Semiconductor Provectus SiC Material Solutions

Cum tertia-generatio semiconductores pergunt ad scalam, VETEK Semiconductor tres solutiones materiales complementarias suppeditat — CVD SiC graphiten obductis, solidis CVD SiC, et TaC coatings — machinatis pro certis postulationibus scelerisque et chemicis instrumenti fabricandi.

CVD SiC Coated Graphite Components

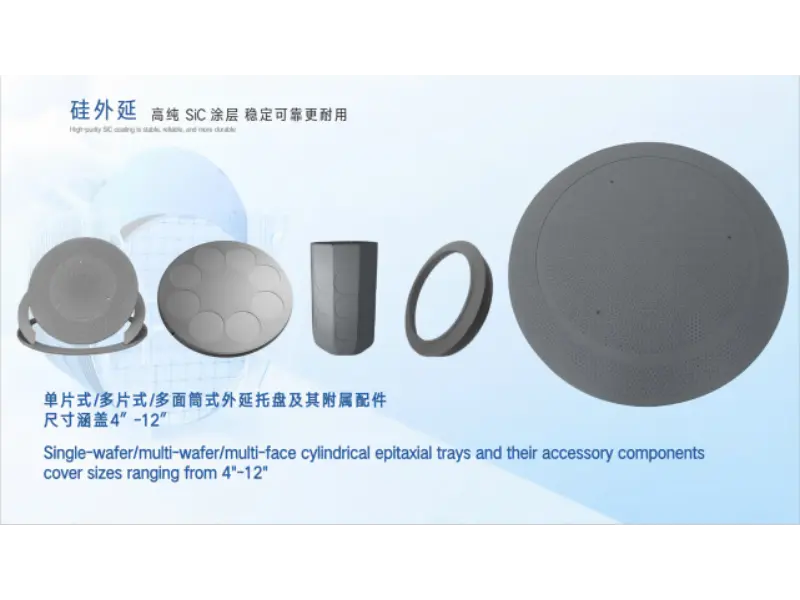

VETEK CVD SiC graphitae elaboratae adhibentur in Epitaxy Susceptores SiC, MOCVD Portitores, Wafer Portitores, Halfmoon Componentes, et Semiconductor Thermal Componentes.

• Summus puritas Sic coating

• Praeclara scelerisque uniformitas

• summus temperatus stabilitatem

• Fortis corrosione resistentia

VETEK CVD SiC graphiten linivit pro epitaxy, MOCVD, et semiconductori thermarum.

Solidum CVD SiC Components

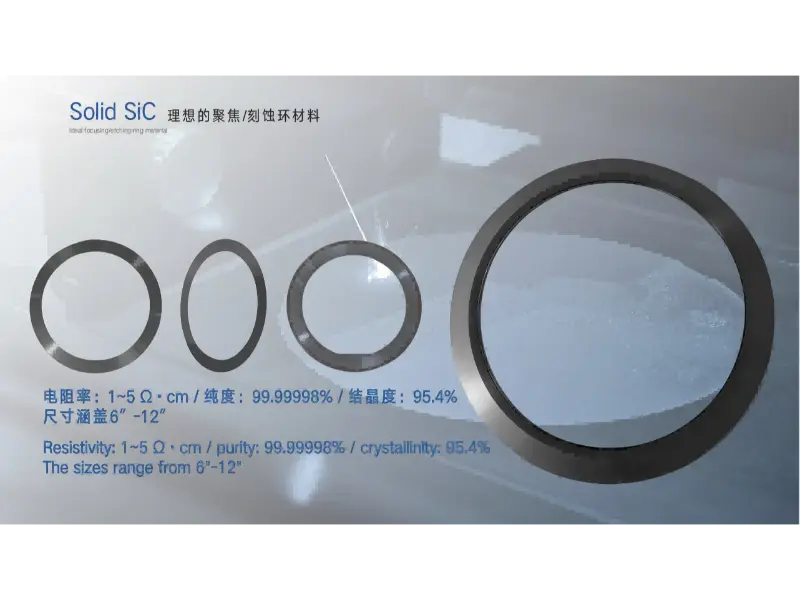

CVD SiC solidus CVD SiC altiorem gradum materialis operationis provectus et processibus temperatus provectus est. Applicationes typicas includunt Focus Annulorum, RTP/EPI Componentes, et Processus Componentes Plasma.

• Densa, non rara

• Maxime humilis particula generationis

• Optima plasma resistentia

• Long servitium vitae

CVD SiC solidus annulus focus et plasmaprocessus components ad processum SCELERO et RTP/EP applicationes.

TaC Coating Solutions

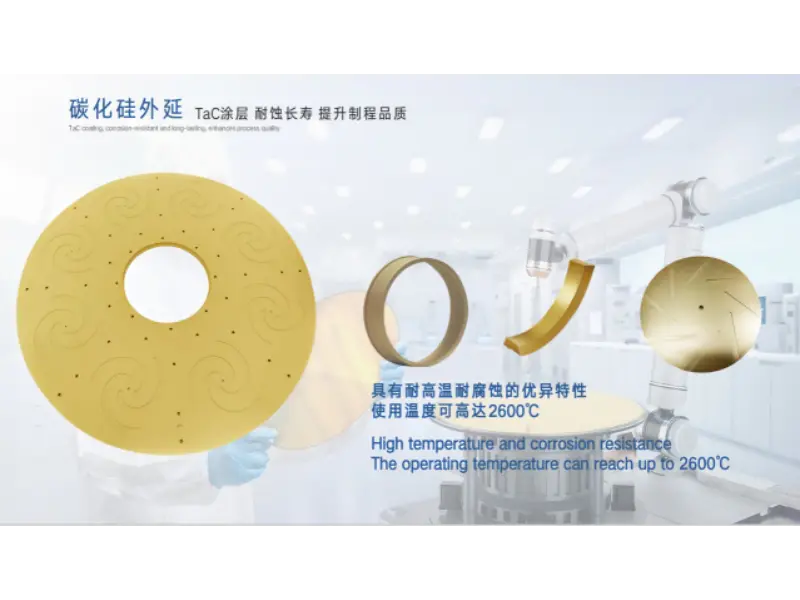

Cum SiC cristallum incrementum temperaturae pergunt oriri, tantalum carbide (TaC) coatings materia magni momenti factae sunt propter agros scelerisque ultra-summis temperaturas. TaC praebet stabilitatem temperaturae altiorem, resistentiam oxidationis optimam, et stabilitatem chemicam praestantem — instrumento augmenti crystalli SiC accommodato, elementorum campi thermarum summus temperatura, et tertiae generationis semiconductoris ambitus fabricandi.

TaC iactaret partes zonae calidae machinatae ad incrementum ultra altum temperatura SiC crystallum.

Una, hae tres lineae producti adloquuntur diversae postulationes scelerisque et chemicas trans catenam fabricandi SiC inventas:

VETEK'S Tres SiC materiales Solutiones a Glance

Frequenter Interrogata

1. Quid interest inter epitaxiam SiC et tunicam SiC?

SiC epitaxia crescit in strato carbide Pii crystallini ad lagana semiconductoris et machinis faciendi. SiC coating (CVD SiC) tenuem, densum SiC iacuit in graphite vel alia subiecta, ut apparatum partium caloris et corrosionis tueatur. Diversis propositis in eadem fabricandis catena serviunt.

2. Cur graphita obducta SiC loco proprio adhibetur?

graphita nuda scelerisque conductivity et stabilitatem egregiam habet, sed particulas altas temperaturis et vaporibus expositas in tempore H₂ et HCl corrodit et generat. Densa CVD SiC coating addit duritiem, resistentiam chemicam, et altae temperaturae stabilitatem dum graphitae scelerisque observantiam conservat.

3. Quid est solidum CVD SiC pro?

Solidum CVD SiC est materia carbida Pii plene densa, non porosa, quae in processibus processibus provectis et temperatis, incluso circulorum umbilici, RTP/EPI, partium et processus plasmatis — applicationes, quae generationis ac longae vitae servitutis particulam valde humilem requirunt.

4. Cur incrementum crystalli SiC coatings eget?

Ut SiC cristallum incrementum processuum ad superiores temperaturas impellunt, partes calidae zonae materiae indigentes oxidationis resistentes et chemica stabili sub nimio calore manent. TaC coatings altiorem stabilitatem temperaturae praebent quam graphite soli, eas bene aptas ad fornaces crystalli incrementum SiC et campi thermas summus temperatus.

5. Cur industria movens ab 6-inch ad 8-inch lagana SiC?

Maior lagana numerus moriturorum auget per laganum, quod pretium fabricandi per spumam demittit et scalam ampliat. Wafer factores et chipmakers nunc sunt qualificandae 8-unciae SiC subiectae et lagana epitaxiales ad occursum exigentiae crescentis ab EVs, renovatione energia, et electronicarum industriae potentiae.

Summarium: Sic Vestibulum Processus Capability Competition Era ingressus est

SiC definiendi industriae quaestio mutata est — an materia mercari possit, ad quam efficaciter, nitide et constanter in scala fabricari possit.

Anno 2013, quaestio centralis industriae fuit num omnino SiC mercaturam facere posset. Hodie, plus quam decennium, quaestio illa facta est: quomodo sic producta fieri potest cum maiore efficacia, pauciora defectibus, maiore stabilitate?

Sicut industria SiC pergit crescere, diametros lagani maiores, epitaxy technologiae upgraded, et optimized fabricandi apparatus nucleus manent directiones industriae evolutionis. Eodem tempore, summus puritas CVD SiC coatings, solida CVD SiC, et TaC materiae clavis technologiae fiunt ad stabilitatem fabricandam semiconductorem praestandam.

VETEK Semiconductor in materias semiconductores provectas manet, certas solutiones materiales praebens epitaxy, crystallum incrementum, et semiconductorem summus temperatura fabricandi — generationi alterae semiconductoris industriae sustinens.

De VETEK Semiconductor

VETEK Semiconductor designs et opificiorum CVD SiC graphiten obductis, solidis CVD SiC, et TaC componentibus efficiens epitaxiam SiC, MOCVD, cristallum incrementum, et apparatum semiconductorem altum temperatura. Articulus hic a VETEK materiae machinalis quadrigis praeparatus est, industriam nuntians e Semiconductor Hodie et hodie et laganum mercatum SiC currentis analysin praeparatum, et VETEK directam experientiam in lineas SiC fabricandis componentibus praebet.

Fontes referenced: Semiconductor Hodie (2013 industria pluma); GlobalWafers publicae constitutiones (2023); Compositum Semiconductor News (2024); Patsnap Eureka SiC laganum pretium analysis (2025). Figurae et instrumentorum specificationes pro VETEK productorum in documentis internis producti nituntur.
