Cur CVD TaC Coating "Armor summus Temperature" in Semiconductor tertia-generationis.

Ambitus in medio fornacis SiC cristallinae incrementum est inter minima donatio in semiconductore fabricando: temperaturas superant 2400°C, hydrogenii et ammoniae concentrationes altae currunt, et elementa graphita constanter periclitantur emittendi particulas et immunditias solvendi. Processus fabrum diu quaesiverunt solutionem materialem quae simul sustinere potest calorem extremum, chemiam infestantem et contaminationem.

CVD tantalum carbide (TaC) efficiens tacite hoc responsum evasit — cum liquefacto puncto 3880°C, etch in NH₃ et 0.1μm/hr in H₂, et in ppb graduum criticarum immunditiae mensuratae. Quod autem vere urget, id evenit in area productionis: parvae fistulae defectus densitatis guttae supra 90%, summa immunditia cristalli contenta plusquam 70% cadit, et resistivity per factorem 2 ad 3 augetur.
Quam exacte igitur TaC efficiens hoc assequi potest? Ubi effectus eius commoda venire? In quibus realis-mundi maximae pretii applicationes liberat? Et quorsum est forum capitis? Hic articulus systematice investigat principia technica, proprietates nuclei, applicationes missionum clavis, ac industrias trends CVD TaC efficiens.

1. Quid est CVD TaC Coating?

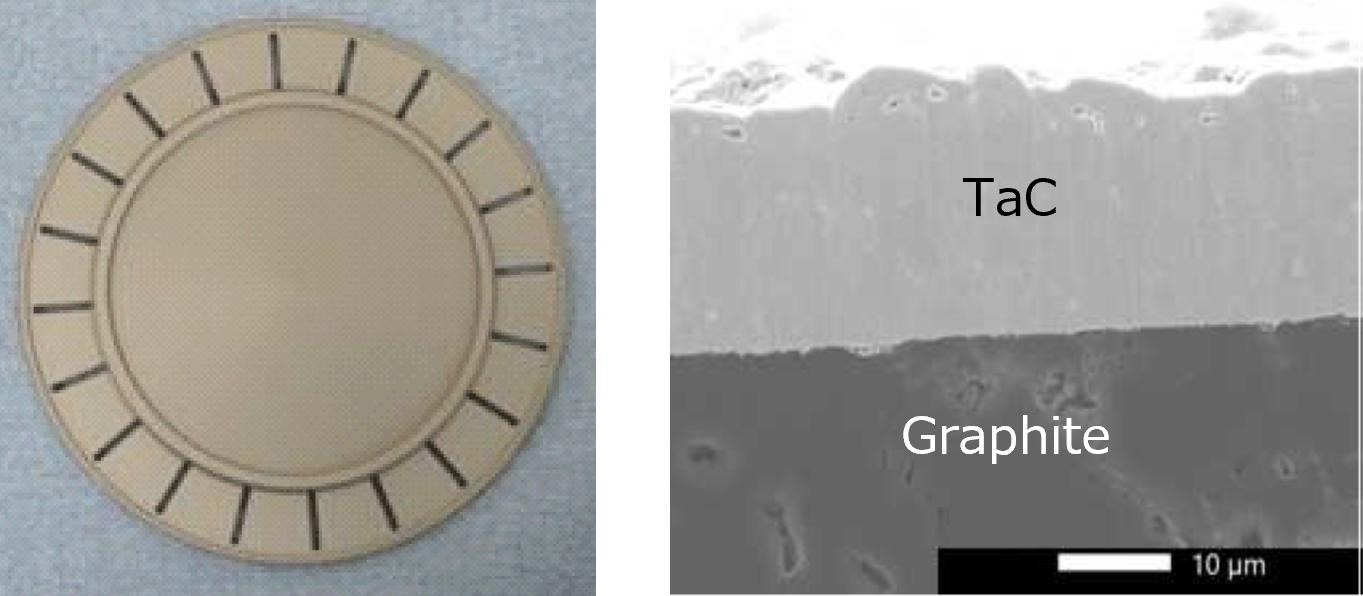

Essentialiter, CVD TaC coating est stratum tutelae carbidi Tantali (TaC) — mixtum ceramicum cum specie distinctiva aureo-flavi — depositum in altam puritatem graphite subiectam utens depositionis chemicae vaporis. Materia ipsa mixturas proprietates quae simul difficilia sunt adducit: punctum liquescens 3880°C, duritia in latitudine 15-19 GPa, fortis inertiae chemicae, et resistentia corrosionis quae in ambitus processu infestantibus bene sustinet.

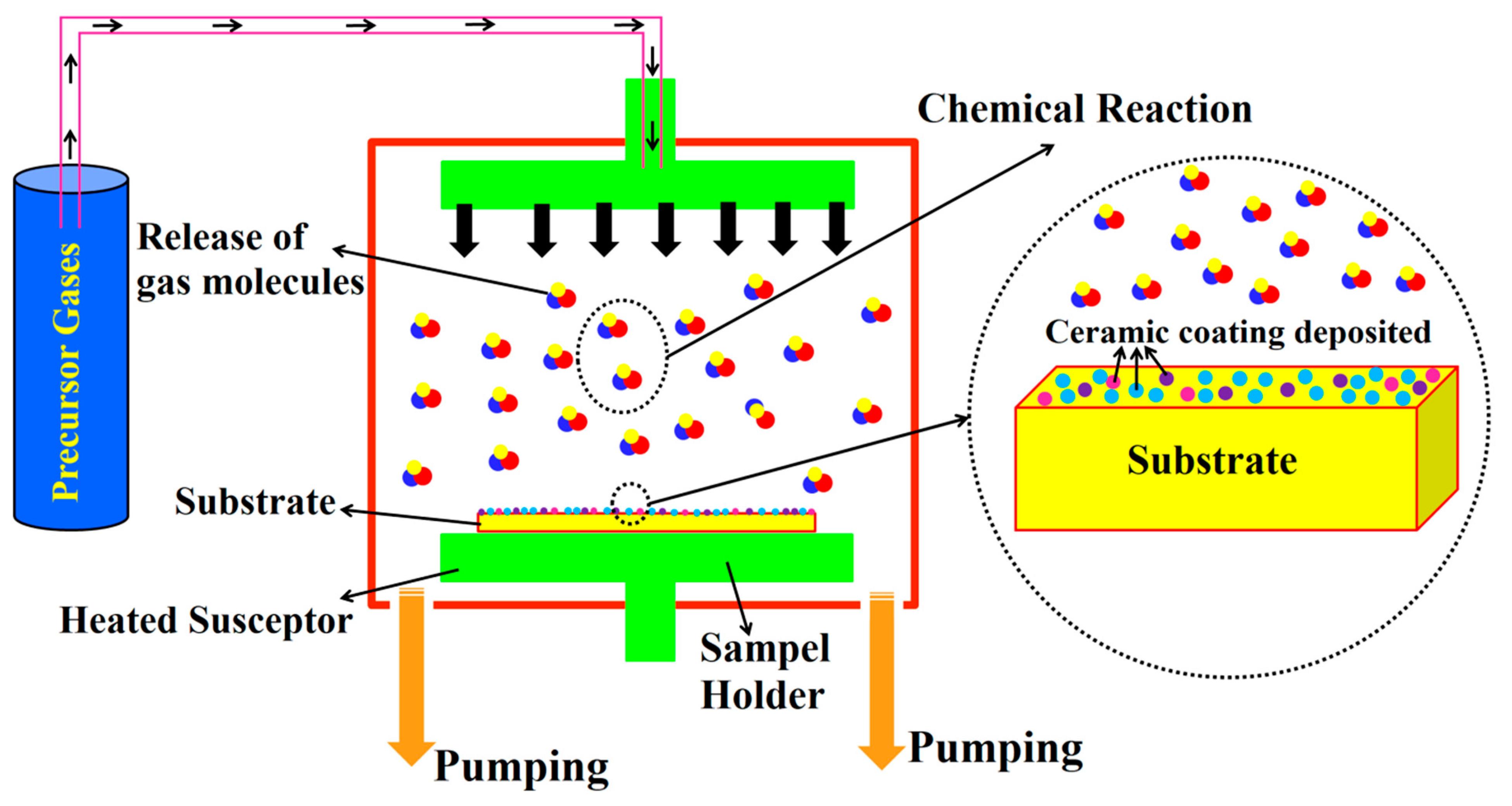

Inter varios modos efficiendi TaC coatings, CVD maxima manet via matura. Recepta typica, ut detailed, incipit cum tantalum pentachloride (TaCl₅) et propylene (C₃H₆) sicut praecursores tantalum et carbo ab argone et hydrogenio in conclave calefactum portatum. Cum vanificatus TaCl₅ attingit superficiem graphitae, adsorbet et sequitur motus compositionis et recombinationis. Quae formae non solum iacuit superficies, sed densa, bene cohaerens vestis notabiliter magis uniformis et compositione moderatior est quam quae alternis modis effici potest sicut processus salis liquefacti vel sol-gel.

2. Caput euismod Commoda CVD TaC Coating

2.1 altissima scelerisque stabilitas
CVD TaC coating in 3880°C liquescit, structura etiam supra 2200°C sonat. Quod bonum idoneus facit ad processum semiconductorem exigendum sicut incrementum crystalli SiC et MOCVD - loca ubi regulares SiC coatings solent degradare cum res nimis calida sunt.

2.2 Egregium chemica resistentia corrosio
Haec efficiens bene contra processum mordax vapores, sicut hydrogenium, ammonia, chlorides, et vapores pii sustinet. SiC cum coatingiis comparatus, in graphite degradationis et particulae contagione in ambitu semiconductoris summus temperatus decidit. Consequuntur? Melior processus stabilitatis et superior lagana cedit.

2.3 Bonus mechanica duritia et scelerisque inpulsa resistentia
CVD TaC coating dura est et vincula fortiter substrata graphite, ita lente gestat et pulmenta thermas belle tractat. Potest calefactio celeris repetita et infrigidatio circuitus sine rimas vel decorticare. Quod vitam componentium longiorem significat et citius processum aggerem emere.

2.4 Ultra alta puritas et immunditia
TaC coating infima immunditia gradus habet et obice diffusionis solidam agit - contaminantes prohibet migrare e graphite subiecto et in incrementi ambitus. Haec vitia crystallis succisis adiuvat, immunditiam excludit, et qualitatem et resistentiam crystallorum SiC meliorit.

3. Typicam Applicationem missionum CVD TaC Coating

3.1 SiC Single Crystal Augmentum (PVT Ratio)
In incrementi PVT processu SiC singularum crystallorum, TaC coating applicatur ad componentes graphites clavis ut testae, annulos duce, et seminis cristalli detentores. Research by Fan et al. indicat TaC efficiens non solum tutelam corporis praebere, sed etiam, per notas emissivitatis eius humilem, clivum temperatum ad cristallum incrementum moderari, temperaturam radialem uniformitatem emendare, stoichiometriam sublimationem conservat, immunditiam migrationis supprimit, ac industriam consummationem minuit. Research by Meng et al. in Journal Crystal Augmentum ulterius confirmat, cristallum ingrum crevisse utentem uasculo structuram cum graphite Nullam anulo graphitico et charta graphitico notas superiores in cristallo perfectionis et figurae instrumenti ostendisse. Mensurae ipsae demonstrant diametrum deviationem cristallinae incommodis cum vasis TaC-colatis ≤2% crevisse, et planiciem superficiei crystalli (RMS) 40% emendari.

3.2 GaN/SiC Epitaxial Augmentum
In CVD cubicula reactionis pro epitaxia GaN et SiC, TaC tunica late applicata est ad componentes sicut laganum vehicula, satellites discos, nozzles et sensores. Haec elementa operandi per longas aetates in ambitus summus temperatus et corrosivus, et TaC efficiens signanter suum servitium extendere possunt et ad meliorem processum cedunt. In apparatu MOCVD ut Aixtron G5, TaC efficiens probatum est esse materiam praecipuam ad processum firmitatis praestandum.

3.3 MOCVD Ratio Calentium

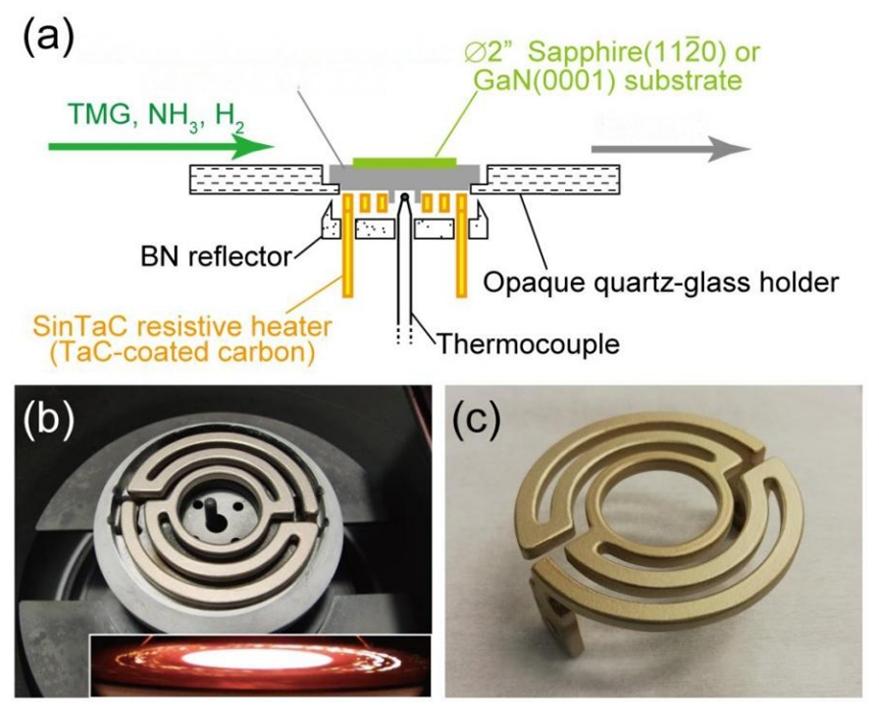

TaC graphiten calentium in MOCVD systematibus feliciter applicata sunt. Comparatus ad calefactores tradito pBN-coactat, TaC calentium meliorem efficientiam et uniformitatem calefactionem praebent, consummationem potentiae minuunt, et, ob emissionis superficiem inferiorem (0.3), adiuvant integritatem campi scelerisque meliorem. Secundum investigationem by Fan et al., humilis emissio TaC efficiens non solum temperaturas aequabilitatis ad crystallum incrementum melioris, sed etiam qualitatem GaN depositionis epitaxialis auget.

3,4 summus Temperatus Industrial Applications
Ultra campum semiconductorem, TaC efficiens etiam adhiberi potest pro elementis industrialibus calidis sicut resistentia elementa calefaciendi, iniectio nozzles, anulos clipei, et adfixa adfixa, plene levans utilitates comprehensivas in resistentia caloris et resistentiae corrosio.

4. CVD TaC vs. SiC Coating: How to Choose?

In industria semiconductoris, CVD SiC et CVD TaC sunt duae tunicae maxime amet tutelae pro graphitis componentibus. Electio consistit in processu specifica temperatura requisita.

CVD Sic Coating:Humilis coëfficiens expansionis scelerisque, stabilitatis bonae structuralis, et commoda in ambitibus infra 1800°C constant, late in missionibus mediae ad caliditatem caliditatis adhibitis, quales sunt fercula epitaxialia et emunctoria epitaxialia pii monocrystallini.

CVD TaC Coating:Superioris stabilitatis scelerisque (punctum 3880°C pro SiC liquefactum 3880°), inertiae chemicae fortioris, maxime idoneae ad ambitus ultra-altu- dinem et valde mordax ambitus supra MM°C, ut SiC unicum cristallum incrementum et epitaxiam GaN.

Plane:Cum temperaturae processu 1800°C excedunt, praesertim cum vapores mordores quales hydrogenii et ammoniaci involvuntur, TaC coatingis electio superior est.

5. Market Expectationes et Industry trends

Celeri dilatatio SiC unius cristalli incrementi et epitaxia postulatio TaC coatings sursum trahitur acriter. Duo in studiis fori recentibus demonstrant ad nundinas paene significantium scalarum. QYResearch, in suo Globale TaC Coating Fori Outlook, Depth Analysis & Praedictio ad 2031, paxillos 2024 in mercatu carbidi globalis efficiens circa USD 45 decies centena et incepta dabit USD 142 decies centena millia per 2031 — annui incrementi compositi 179%. Global Info Research figurae terram in eodem ambitu aestimantes 2024 mercatum circiter USD 47 decies centena et providens ascensum ad USD 143 decies centena milia 2031, quae ad CAGR de 17.5% operatur. Constantia inter haec praenotationem dat fiduciam quod TaC efficiens incrementum quoddam temporis ingreditur.

Qui hoc forum supplet, in summo satis compacto manet. Technologiae momentaneae, Tokai Carbon, et Toyo Tanso una ratio circiter 76% vectigalium globalis [X]. Geographice, America Septentrionalis circiter 45% mercatus ducit, dum Asia-Pacific circa 41% prope est. Statera illa regionalis tamen incipit mutare. Sinenses artifices graviter ad hiatum claudendum collocant, et Semiconductor VeTek casus est in puncto: societas CVD TaC efficiendi facultatem nunc extendit ad componentes quam magnam quam 750 mm diam, ponens inter paucas lusores domesticas partes in scalis tractare valens.

Prospiciens, motus ad 8-inch SiC subiectum est vectis altiorem constituere ad campum campum aequabilitas et soliditas efficiendi in apparatu productionis. Sola illa tenoris verisimile est munus coatingis TaC firmare sicut materia opportuna in lagana fabricandis annis futuris.

6. VeTek Semiconductor's TaC Coating Technology

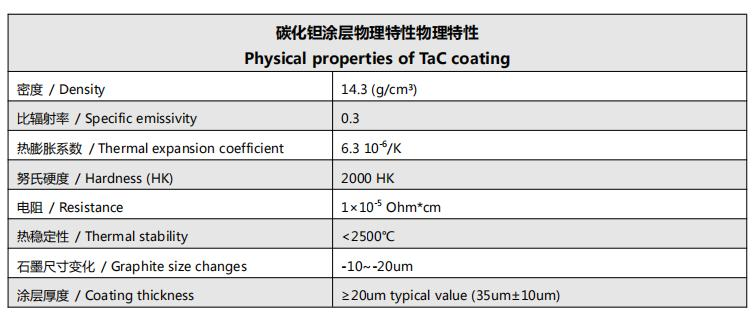

Data fonte: VeTek Semiconductor Product Specifications Technical

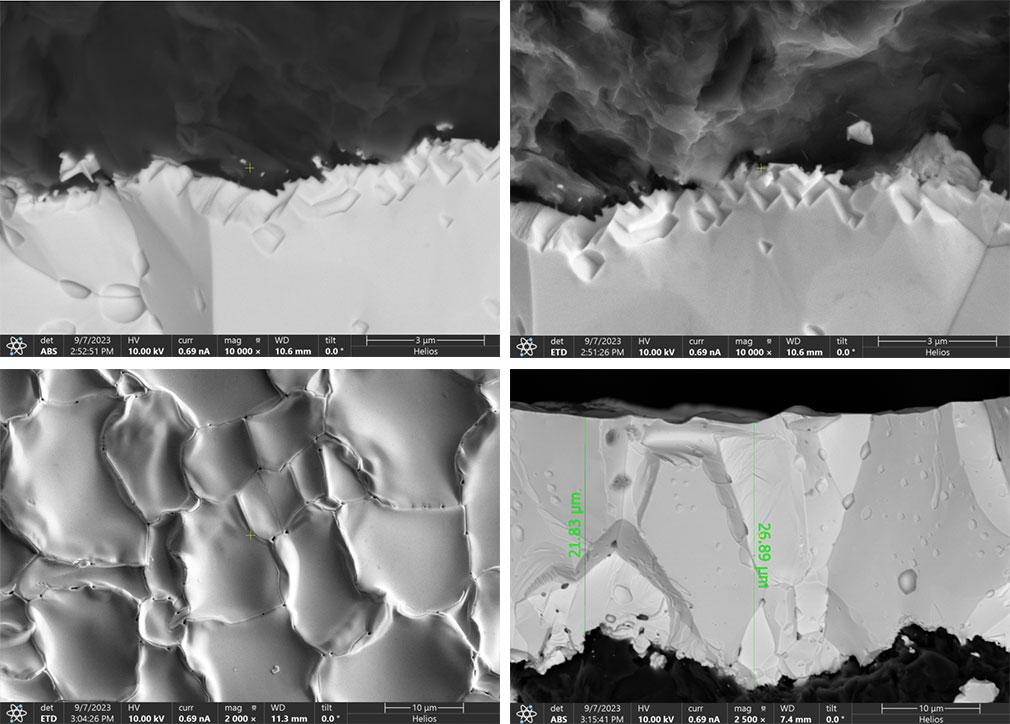

VeTek's CVD TaC lineamenta efficiens bonam temperaturam stabilitatem, ultra altam puritatem, resistentiam H₂/NH₃/SiH₄/Si corrosio, valida resistentia inpulsa scelerisque, adhaesio graphite subiecta, et aequabilitas coverage. Applicari potest ad nucleum partium sicut inductio susceptores calefactionis, resistentia calefactionis elementa, et partes scuticae scelerisque. Societas machinandi facultates provectas possidet facultates machinandi graphites, ceramicos, vel refractorias metallorum partium subiectas fabricandi, et unum prohibendum in domo processus of SiC vel TaC tunicas ceramicae praebet, necnon operas efficiens pro partibus custodissantibus.

7. conclusio

Cum tertia-generatio semiconductoris industriae ad majores magnitudinum (8-inch), densitatis potentiae superiores, et impensas inferiores accelerat, postulata materialia in agendis processibus faciendis magis magisque duriora fiunt. Cum puncto altissimo liquefacto, chemicae inertiae praestans, et proprietatibus mechanicis praestantibus, CVD TaC coating fit "vexillum auri" pro processibus semiconductoris caliditatis supra MM°C. Ex SiC unicum cristallum incrementum ad epitaxiam GaN, ab MOCVD calentium ad laganum, TaC coating fundamentum necessariam materiam semiconductoris fabricandi praebet.

VeTek Semiconductor committitur ut producta efficiens efficiens qualitatem CVD TaC et solutiones mos global clientium per continuam R&D obsidendi ac technologicam iterationem praebeat. Si accuratiores notitias technicas exigis, SEM analysin crucis-sectionis, seu consuetudo aestimationis hauriendae, placet liberum contactus nos.

References

[1] Sol, J., Zhang, Q., & Li, X. (2021).Investigatio progressus in tantalum carbidum coatings in materia carbonis. Progressus in Scientia Materia.(Praesto ad ScienceDirect)

[2] Kim, D. Y., et al. (2016).Vapor chemica Depositio Tantali Carbide ex Systemate TaCl₅-C₃H₆-Ar-H₂. Acta Societatis Coreanae Ceramic, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., ... Gao, P. (2026).Studere de evolutione microstructurae et proprietatibus mechanicis graphite-substructis TaC coatings sub diversis conditionibus premiis. Acta Alloys et Composita, 1061. doi: 10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I., et al. (2019).Investigatio de Impacte TaC Coating in SiC PVT Processu Control et Crystal Quality. Data investigationis iuncturae,Dong-Eui University, Corea Meridiana.

[5] Meng, J., et al. (2022).Imperium incrementi qualitas per optimizing uasculum structuram pro augmento magnae magnitudinis SiC unius crystalli. Acta Crystal Incrementa,600, 126929. doi: 10.1016/j.jcrysgro.2022.126929

[6] QYRresearch. (2025).Global TaC Coating Market Outlook, In Depth Analysis & Forecast to 2031 .

Author: Sera Lee

Tel: 86-15988690905

Inscriptio: seralee@veteksemi.com
