Substratum vs. Epitaxy: Key Roles in Vestibulum Semiconductor

Introductio: duae columnae modernae Chips

Ut vero intellegatur quo pacto provectus chippis altae supputationis ac potentiae output attingat, oportet in duas columnas fundamentales corporis structurae eius intromittere, substratum semiconductorem et processum epitaxialem incrementi.

Simpliciter positum, subiectum praebet "fundamentum" pro subsidio mechanico et calore dissipationis, dum epitaxialis iacuit "stratum muneris activum" adamussim super illud "fundamentum" aedificatum. Quamvis duo vocabula ab una tantum indole differant, praecipuas tamen habent differentias in structura materiali, processibus fabricandis et muneribus functionis. Hic articulus systematice suas differentias technicas, parametros clavos delineat, et decisivam ictum in operatione finali cogitationis.

I. Quid est Semiconductor Substratum?

[Key conclusio huius sectionis]: Substratum semiconductor inservit pro fabrica "sceleton" et "calor mergi." Summus puritas singularis pii crystalli (Si) dominatur mercatu magno, dum carbide silicon (SiC), cum alta sua conductiva scelerisque 4.9 W/cm·K, necessaria electio facta est in vehiculis electricis et applicationes altae intentionis.

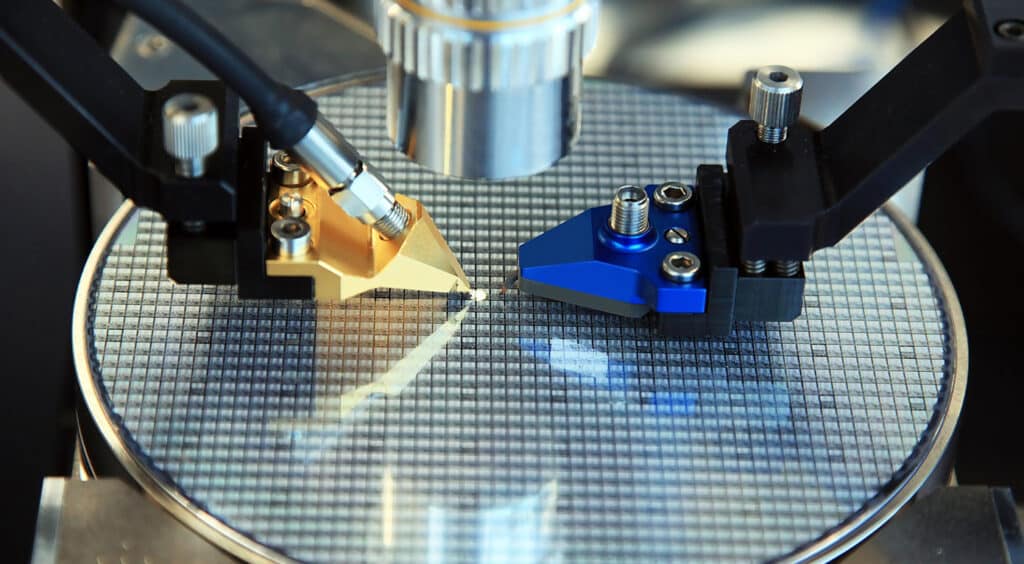

Semiconductor substratum structuralem et thermarum fundamentum omnium fere semiconductorium fabricant. Ex prospectu mechanico sunt pro suggestu physico micro- nanostructuras sustinentes; potius praebent exemplum cancelli crystalli continuam quae cristallum orientationem et structuram integritatem stratarum postea depositarum determinat.

Secundum applicationes applicationes, materiae subiectae possunt esse simplices crystallinae, polycrystallinae vel etiam amorphoae; Attamen, summus effectus electronicarum machinarum in summo puritate singularium cristalium ingentia fere nititur ut limites frumenti et defectus minimizet, quae mobilitatem ferebat.

1,1 amet Substrate Genera et Materia Proprietatibus

Electio magnae quantitatis subiectae directe impactibus fabricationis effectionis, fabricandi cede, et structurae constant. Industria principaliter tria maiora subiecta genera utitur;

• Pii Substrates: Silicon-crystal (Si) crevit per Czochralski (CZ) seu Zonam Float (FZ) methodi absoluta amet in semiconductoris globalis industriae ad hunc diem manet. Commoda eius iacent in eximia efficacia gratuita, altae vires mechanicae, et scalabilitas usque ad 300 mm (12 pollices). In processu-gradu consumptorio late adhibetur, machinis memoriae et cellulis solaris vexillum.
• Wide-Bandgap Substrates (Pii Carbide et Sapphirus): Cum potentia et frequentia requisita corporis Pii limites excedunt, materiae late fasciae inevitabiles facti sunt.
• Pii carbide (SiC): Praeclara conductivity scelerisque (circiter 3.7 ad 4.9 W/cm·K [1]) et altae naufragii virium electricum, optima electio est vehiculum electricum (EV) inverters et summus intentionis potentiae gridis.
• Sapphirus (Al₂O₃): Praeclara perspicuitate optica et proprietatibus dielectricis solitudo, late in LEDs caeruleis/ultraviolis et applicationibus specialioribus RF SOI adhibetur.
• Vicus Substrate: Ob inertiam chemicam suam altissimam, perquam humilis coefficiens expansionis scelerisque, et puritatis opticae princeps, primario adhibetur in partibus opticis, larva blank, et specialioribus instrumentis sensoriis.

1.2 Duo Core functiones Substrates: Support et Caloris Dissipatio

In ipsa fabrica operationis, moles subiecta duo munera clavis pernecessaria praestant;

Mechanica Support: Rigiditatem structurae praebet in gravibus cyclis scelestis, summus vacuus processus chemicus, laganum tractatio, et fasciculum retro finem, efficaciter praecavens laganum inflexionis et fracturae.

Calor Conduction (Caloris Dissipatio): moderni astulae generant fluxiones ingentes locales caloris; mole pii subiectae agunt ut calor directus subsidit, calorem externam dissipans ne overheat ad commissuras regionis et scelerisque fugitivorum.

II. Quid est Semiconductor Epitaxialis Incrementum? (Performance agitatae Active Stratum)

[Key conclusio huius sectionis]: Iacuit epitaxialis est "anima de chip operante". CVD/MOCVD productionem industriae magnarum tractat, dum MBE (Trabs Molecularis Epitaxy) dat ultra praeceps cum plano atomico-planum. Sine technologia epitaxialis, ultra-humilis in resistentia 5G millimetri undarum radar et MOSFETs summus intentione impossibile esset.

Etsi subiectum stabili fundamento praebet, mole grandia singula cristallum suum necessario continent microfectiones, immunditias naturales, et notas electricas fixas. Ad fabricandum ultra nimiam celeritatem, altae machinae efficientiam, fabricatores epitaxiam secuti sunt, moderatam depositionem ultra mundi, stratis cristallinis tenuibus super scopo distentos.

In processu epitaxiali, atomi ex vaporibus vel radiis hypotheticis in superficiem subiectam calefactam reponuntur et perfecte perpenduntur cum cancelli crystalli subjectae. Consequens laganum epitaxiale ostendit puritatem cristalli altissimam, cum defectu densitatis plures ordines magnitudinis inferiores quam mole subiectae.

2.1 Mainstream Epitaxial Depositio Technologies et Equipment

Incrementum epitaxiale modernum imprimis obtinetur per methodos sequentes provectos:

• Vapor chemicus Depositio (CVD / MOCVD): Praecursores gaseosi in superficie lagani calefacti putrescunt, ut unius cryptae uniformiter formatur. Inter haec, Vapor Depositio chemical metal-organica (MOCVD) est industria vexillum pro incremento epitaxiali III-V compositorum et semiconductorum late fasciarum.

• Deam hypotheticam Epitaxy (MBE): In ambitu vacuo ultra-alto, hic processus consequitur subtilitatem unius-atomi-aminis, dirigens praecisam trabem thermarum in substratam, unde fit in gradientibus praeruptis. Idoneum est structuras ultra-subtiles tam quantum puteos.

Summus qualitas depositionis epitaxialis nititur non solum in certa processu dicionis, sed etiam in administratione clavium elementorum intra cubiculi reactionis (qualia graphite SiC-coactata subiecta), quae directe incidat stabilitatem et cedit.

2.2 Provectus Applications Enabled by Epitaxial Technology

Epitaxy dat fabrica architecturae quae cum sola materiarum mole effici non possunt:

• Silicon-Germanium Heterojunction Bipolar Transistor (SiGe HBT): Crescens iacuit ultrathin Sige epitaxialis in regione basi regioni mutationem facit bandgap, signanter crevit celeritas responsionis frequentia summus.
• Silicon Technology: tenuem iacum siliconis in Sige cancellato deponens inducit contentionem distrahentem vel compressivam, mobilem inde ferebat (mobilitas tam electronicorum in n-FETs et foramine mobilitatis in p-FETs augentur).
• Augmentum selectivum Epitaxial (SEG): In recentioribus FinFET et Gate-All-Circum (GAA) architecturae selectivae Si/SiGe auctum epitaxiale in fonte / regiones exhauriunt contactum resistentiam minuunt et saturitatem currentem augent.

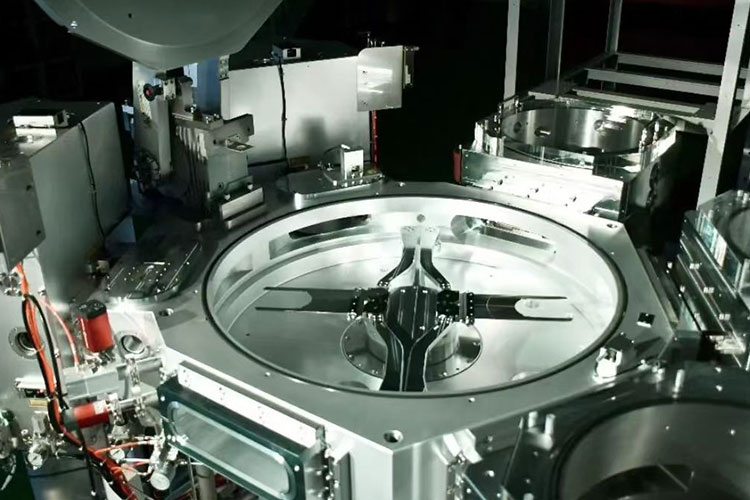

Ad definitionem processus epitaxy semiconductoris referendus est:Quid est processus epitaxy semiconductor?

III. Substratum vs. Epitaxial Wafer: Overview of Key Differentiae

[Key Conclusio huius Sectionis]: Via rectissima inter utrumque discernere est eorum "munerum functionum" examinare - subiectum est responsabilis obsistendi offensiones corporis et scelerisque, dum iacuit epitaxialis responsabilis est ad resistendum campis currentibus et electricis. Per regionem activam e regione defecti-pronae decocando, lagana epitaxiales efficiunt gradus currentes lacus plus quam unus ordo magnitudinis inferior quam cogitationes quae directe in subiecto fabricatae sunt.

Ad comparationem visualem, mensa infra summat differentias fundamentales inter subiecta mole et lagana epitaxialem secundum parametris clavibus fabricandis;

IV. Technicae progressionis: Quomodo Epitaxy Funditus augendae Fabrica euismod?

[Key conclusio huius sectionis]: Microdefectus naturales et thermopolia puncta in mole subiecta sunt "occidentes absconditi" quae altae lacus currentis et humilis naufragii intentione in machinis faciunt. Essentia technologiae epitaxialis iacet in decoquendo "subiectum mechanicum defectivum" ex "defectu liberorum activorum functionis iacuit", per quod ferebat onerariam secernens intra merum epitaxialem stratum. Hoc consilium decouptionis directe consequitur in frequentiis operariis superiores, consummationis potentiae inferioris, et longioris vitae fabricae — saltus qualitativus, qui numquam effici potest utendo sola subiecta mole.

Introductio technologiae epitaxialis non est solum "adiectionem cinematographici", sed potius saltum qualitativum in artificio constantiae et electricae operationis.

Etiam summa cum puritate chemica, norma mole subiecta, necessario microporositatem, oxygenium praecipitat, et puncta thermarum e cristallo trahentium processu supersunt. Cogitationes fabricantes directe in mole subiecta saepe resultat in altae venae lacus et infimo naufragii voltage tolerantiae.

E contra, tabellarii epitaxialis lagana solitaria onerariis intra purum, defectum liberorum epitaxiale stratum. Per decocando regionem functionis activae a substrata mechanica defectu-prona, artifices consequi possunt:

• Superiores frequentiae operativae (capacitas parasitica reducta);
• Vis inferior consummatio (reduced ultrices);
• Diutius fabrica vita et eximia stabilitas sub extrema accentus electronica.

Exempli gratia, in campo potestatis semiconductoris, qualitas stratorum homogeneorum epitaxialis SiC directe determinat rating intentionis naufragii et in resistentia MOSFET machinis-quod mole subiecta SiC sua consequi non potest.

V. Technical Proventus maximae curae ad Engineers (FAQ)

(Quaestiones sequentes derivantur ex provocationibus technicis communibus quae occurrunt a processu fabrum semiconductore productio lineae in processibus aucti actualis epitaxialis)

Q1: Si materia particulata subito in incremento epitaxiali crescit, secluso a cubiculi effluo, quid aliae facile investigandae sunt areae neglectae?

A: Hic est unus ex inopinatis adiunctis maxime provocantibus fabrum faciem in exercitatione laganum fugit. Cum confirmamus cubiculum airtight esse, commendamus prioriitando inquisitionem trium "angulorum abditorum":

1. Superficies conditio susceptoris graphite: Microcracks seu decorticatio areas in SiC coating particulas in calidis temperaturis dimittere potest. Si susceptor usus est pro plusquam 1000 currit, commendamus eum statim reponat ut experiatur, multae particulae quaestiones evanescunt postquam susceptorem cum eo qui tunicam integram habet reposuit.

2. Pressura vagorum in linea gasi mutandi: In MOCVD systemata, pressiones fluctuationes in momento fontis gasi mutandi causare possunt productos ab internis limbis parietibus sevocare. Commendamus inspiciendo responsionem curvam pressionis automatis moderatoris (APC) ad confirmandum num pressionis liminis fiat.

3. Contaminantes in culo subiecto: Si residui subtilis pulvis vel organicus in foris substrato intrat antequam conclave intret, "migrare" potest ad tabulatum anteriorem epitaxialem ad altas temperaturas - haec res maxime neglecta est.

Particulae sollicitudinis essentialiter est processus "exterminationis": Committitur cum frequentissimis consumalibus substitutis et quaestionem pedetentim ad partes altiores cubiculi pertractandas.

Q2: In epitaxia SiC, quam angusta est processus fenestra pro-fluentis incrementi? Quae sunt tolerantiae deflexionum temperaturae et pressurae?

A: Haec quaestio nucleum processus epitaxyis tangens — incrementum gradatim requirit tres condiciones ut simul occurrant in angustissima fenestra: sufficiens mobilitas superficiei, congruens nucleationum claustrum in extrema parte et suppressio incrementi insulae trium dimensivarum.

Ex practica notitia ex massa productio lineae:

• Temperatus fenestra: Typice inter 1550°C et 1650°C, cum efficaci fenestra proxime ± 15°C. Si siccus est humilis, superficies asperitas (RMS) graviter inclinat; si temperatura nimis alta est, inclusiones polymorphicae 3C-SiC apparent.
• Pressura fenestra: Typice moderata inter 50 et 200 mbar, cum fenestra efficax circiter ± 20 mbarum. Superficies pressionis → reducta migratio longitudinis et gradus coitionis ; insufficiens pressio → vapor diminutus supersaturatio et notabilis diminutio in augmentum rate .

In applicationibus machinalis practicis plerique machinarum processum malunt primum temperaturae figere et deinde pressionem ad fenestellam invenire — thalamum enim celerius pressioni mutationes respondet, idoneus DOE (Design of Experimentorum) scans celerius reddit.

Q3: Quomodo cyclus subrogetur pro susceptore graphite in apparatu MOCVD determinato? Estne secundum numerum currentium vel inspectionis visualium?

A: Haec quaestio directe spectat ad stateram inter processus cessus et impensas productionis, et est clavis focus utriusque machinarum linearum productio et procuratio decernendi.

Industria-vexilla praxis est dual-trag accessus coniungens "batch vitae spatium" et "inspectionem visualem";

• Batch Lifespan: Suppliers vitam serviendi commendatam praebent (exampla, VETEK susceptores SiC-cotatati commendantur pro batches Aixtron), ex probatis accelerato senescentis in cyclo de lassitudine tunicae scelerisque. Etiamsi species normalis est, suadetur ut susceptorem reponeret antequam accedant ad hanc massam computatam ut periculum subitae defectus mitiget.

• Visual InspectionisPost singulas massas processus, uisum superficiem SiC coating inspicere vel sub microscopio explorare. Si qui ex sequentibus "Vexilla rubra" apparent, statim subrogetur necesse est-ne exspectandum usque ad finem vitae servitutis commendatae;

- Visibilis decorticatio vel crepuit litura;

② inaequaliter decolorato diametro >1 mm in superficie (indicans damnum tunicae et oxidationis graphitae subiectae);

Crassitudines locales frequentes variationes in strato epitaxiali frequentes, dummodo factores airflow in distributiones excludantur.

Convalidari machinalis praxis late est cyclum substituendi ad 80% de elit commendationis vitae spatium, cum simul datorum vitae spatium substratum constituens per uniuscuiusque massae photographationem et archiving speciem — accessus vitat tam praematuram scalpturam (quas vastitatem) et alea usque ad novissimum fornacem, quae in batch-late faece resultare potuit.

Q4: Cum arcus lagani epitaxialis vel stamen specificationes excedit, hoc principaliter debetur subiecto vel processui epitaxiali?

A: Haec maxime disceptata sunt "attributionis responsabilitatis" inter fabrum in analysi conventibus cedere. Respondetur - utrumque conferre, sed relativum pondus variat secundum rationem materialem;

Pragmatica turbatio sequentium ad res bellicas: Primum, cognoscere subiectam ineuntes notitias bellicas (supplier Cpk report) → Tunc reprehendo epitaxial fornax caliditatis aequalitatis (calibrationis thermocouple) → Tandem compone processum recipe.

VI. Summarium et Electio Commendatione

In summa, subiectum est "sceleton et calor submersi", epitaxialis iacuit "cerebrum et musculos". Utrumque necessarium est;

Si in logica norma sensitiva vel astularum simplicium discretarum machinis ponuntur, qualitatem altae, magnae magnitudinis substratis pii, satis ad tuas necessitates occurrendas sufficiunt.

Si applicatio tua involvit altum frequentiam communicationum, summus voltatio potentiae conversionis, vel photodetectionis sensus summus, tunc lagana producta per praecisionem processuum epitaxialem optimae sunt electionis.

In semiconductor hodiernae industriae fabricandae, quae continuo solutiones "ociores, minores, efficacioresque" persequitur, technologia epitaxialis core instrumentum factus est ut per limites physicos Lex Moore.

Eget consuetudo lagana epitaxialis pro consilio tuo, vel discere vis optiones selectae specificae subiectae?

[Clickhic "ut nos contact] vel vocamus [+86-18069220752], et processus fabrum noster tibi auxilium technicum professionalem praebebit.
