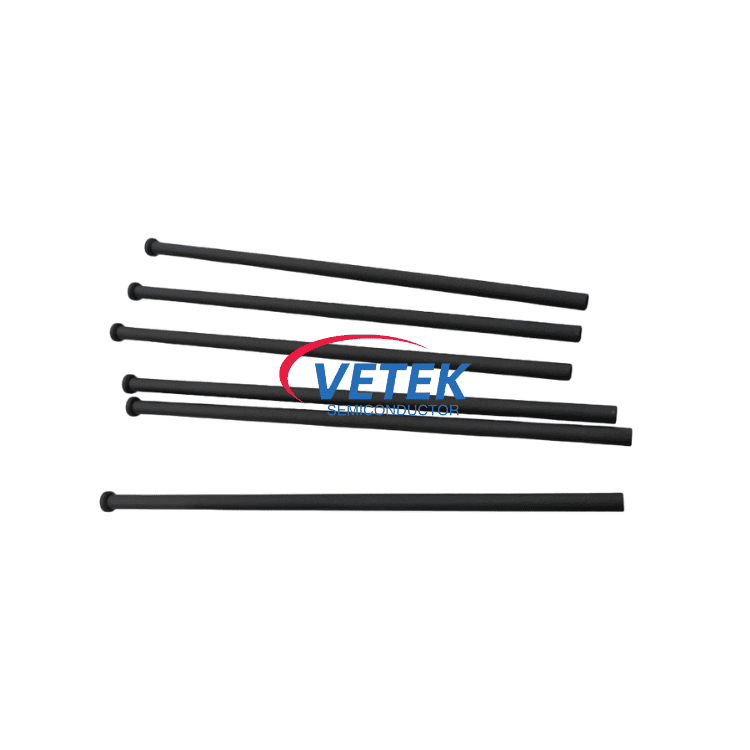

Hoc AMAT 0200-03201 Wafer Leva Pin e VeTek incipit cum graphita alta puritate, tum densum CVD SiC superpositam adiungimus. Pro 300mm systematibus epitaxyis et reactoribus epi reactoribus materialibus applicata est. Cur graphite et SiC? Graphite tractat calorem vere bene. SiC iacuit vapores mordax accipit et celeriter non fatigat. Tenuis paries design? Id est pro levatione lagana munda et positione, particulas pauciores, et vita longior sub calidis temperaturis. Similes etiam partes graphitis SiC elaboratis pro systematibus ASM, Aixtron et LPE facimus. Exspecto tuam inquisitionem.
● nucleus summus puritatis graphitae + CVD SiC efficiens - constructum ad productionem realem semiconductorem.
● Auriculae summus epitaxiae temperatus sine cyclo post cyclum stabilitatem mechanicam amittens.
● Murus tenuis figura scelerisque massam caedit ac melioris laganum subtilitatem tractantem.
● SiC iacuit ad processum infestum stat vapores et purgatio chemica.
● Levis, tunica aequabilis, particulam minorem effusionem et processus stabiliorem significat. Receptas tolerantias tenemus cum CNC machinatione partium semiconductorium criticarum.
Basic Physical Properties of CVD SiC Coating
Basicae physicae proprietates CVD SiC coating
Property
Typical Value

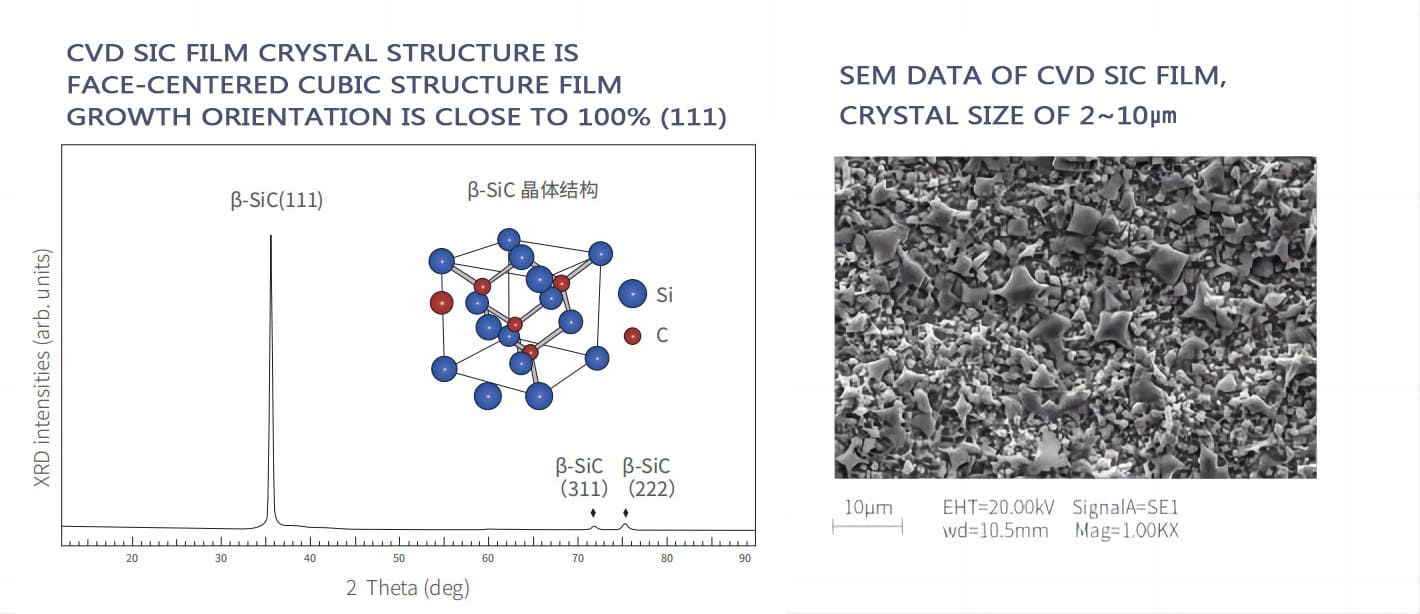

Crystal Structure
FCC β Phase polycrystallina, maxime (111) ordinatur
