Core conclusio:Eligens rectum CVD SiC, TaC coating vel Solidum SiC directe determinat particulas gradus et vitam componentes super lineas epitaxy/etching. Articulus hic praebet apertas electiones limites temperaturas, atmosphaeras et processum, cum instrumentis maioribus substituendis solutionibus clavisque metricis comparatis, ut adiuvent te fac celeriter decisiones et periculum minuere.

In processibus GaN MOCVD, susceptores graphite-substructi SiC iactantes typice agunt stabiliter pro centenariis horarum MC°C sub atmosphaera NH₃/H₂; attamen, ob campum scelerisque non-uniformitatis, differentias vitales efficiens inter marginem et centrum regionum plus quam 50 potest. In SiC PVT processibus cristallinae incrementis, temperatura cum 1600°C excedit, SiC coating incipit sublimia et dissoluta, transitum postulans ad solutiones TaC coating vel solidas SiC. Consequatur eligendi materiam iniustam componentium – ut melius, singulis mensibus 2-3 substituendo consumabiles; at pessime, faece integra fornax laganae ob particulam contaminationis. Hic articulus scripsit VeTek Semiconductor technicae turmae (ducente Dr. Xiao), studens statuere systematicam decisionem compagem "exemplandi exemplar → condiciones processus → condiciones componentis delectu → exspectatio vita" pro epitaxy/etching/PVT fabrum, adiuvans te cito inserere materias, particulas regere et praebitores aestimare.

1. Quomodo eligere SiC Coating, TaC Coating or Solid Sic Ex Process Conditionibus?

Core conclusio:Decernere per tres dimensiones "atmosphaerae → atmosphaerae → genus processus →": prioritiza CVD SiC coatingit sub ≤1600°C; eligere TaC pro >2000°C vel atmosphaerae valde corrosivae; solidus SiC prioritize pro engraving et ultra alta munditia missionibus.

Cum in ipsa productione recta excerpta, fabrum saepissime quaerunt: "Pro instrumento meo Aixtron/Veeco, GaN vel SiC epitaxy currente, qua temperie et sub qua atmosphaera, qua tunica uti debeam?" Responsum non est multiplex, sed tres dimensiones necesse est inter se coniungi.

Temperatus Fenestra primum limen

CVD SiC coatingis integritatem structuram adhuc conservare potest infra circiter 2000-2100°C. Praeter hunc ambitum, incongrua evaporatio (volatilisatio pii potioris) occurrit, ducens ad particulas superficies exasperationes et auctas. TaC coating punctum liquescens usque ad 3880°C habet, et vaporem valde demissum conservare potest etiam in ambitus PVT cristallinae supra 2400°C. Solidum SiC non habet quaestiones tunicae substratae et aptae ad compages cubiculi notificandas subiectas crebris incursu thermarum.

Atmosphaera et Corrosivity Determinare Coating Chemical Stabilitas

In ambitibus NH₃, H₂ vel gasorum chlorini fundati, SiC coating bene operatur, sed corrosio ratis SiC per temperatura hydrogenii signanter altior est quam TaC. Experimentalis notitia ostendunt corrosionem rate of TaC in ammoniae calidissimae circiter 1/6, quae SiC est, et in hydrogenio etiam potest esse tam humilis quam 1/10. Ergo condiciones regulae pro epitaxy SiC vel GaN MOCVD plerumque SiC tunica utuntur, dum summus corrosio vel ultra-temperatus missionum ad TaC flectendus est.

Processusus Type et Component Function eu

• GaN MOCVD / Si epitaxy: Prioritize summus puritatis graphita + CVD SiC susceptor obductis, anulus preheat.

• SiC PVT cristallum incrementum: Fortiter suadeo TaC coating-zonam graphite calidam

• Plasma etching (Focus Ring, etc.): graphite solidus SiC vel SiC-ectus possibilis, secundum particulam requisita et sumptus.

• Cubiculum criticum partium sensitivarum ad particulas perquam sensitivas: Prioritize solidus SiC nullo interfaciei coating

Figura I - VeTek Main Product Showcase

2. Aixtron/Veeco Graphite Susceptor Compatibilitas et Custom Replacement Solutions

Core conclusio:VeTek supports 1:1 customization substructio in custo- graphiis vel originalibus partibus parce, majoribus suggestis obtegens ut Aixtron G10, Veeco K465i, ASM Epsilon, etc. Vexilla producta celeriter exigi possunt; consuetudo partium typice accipiet 3-6 septimanas.

Quod multi fabrum de pluribus solliciti sint, non est "num fieri potest", sed "num in partes primas stabilis esse potest, cum moderatior plumbi tempus, et inspiciendarum rerum notitia prompta completa". Una nucleorum capacitatum VeTek plena est customization secundum delineatas cum notis apparatibus maioris compatibilis manens.

Maior Equipment Compatibility Quick Reference

Mensa infra directe adhiberi potest ad aestimationem technicam internae vel procurationis aestimationem;

In inceptis actualibus, saepe originales partes parce vel CMM delineationes e clientibus accipimus. Turma technica erit, cum confirmata tolerantiae scelerisque campi congruentes et dimensiones, suasiones substratae puritatis, crassitudinem et asperitatem superficiei efficiens, et exempla pro instrumenti confirmationis instrumentorum suppeditabit.

3. Key Metrics for CVD SiC Coating Crassitudo Uniformitatis et Particuli Imperium

Core conclusio:Crassitudo uniformitas intra ±5% moderata, densitas prope valorem theoricae, et asperitas superficiei moderatior sunt nucleus ad supprimendam pulveris effusionem et particulam contaminationem. Scopum puritatis infra 5 ppm est, cum impuris metallicis criticis a GDMS/ICP-OES quaesitis.

Particulae quaestiones sunt paene om- fectum epitaxy incubus. Postquam litura locales tenues maculas, poros vel parvas rimas habet, pulvis sub crebris cyclis thermarum et mordax gasorum impetus effundet, protinus laganum defectum densitatis elevans.

Crassitudo et Uniformitas

Typical CVD SiC crassitudo efficiens 100-200 µm est. Per processum moduli et campi imperium fluunt, VeTek crassitudinem aequalitatem intra ±5% stabilit. Post plures quam 1000 cyclos incursus thermarum (temperatus locus ↔ 1100°C), litura nullam labem ostendit et exigentiae particularum defectuum ≤0.1/cm occurrere potest stricte GaN MOCVD.

Puritas et inspicienda

Altiore puritate coatingendi et partium minoris quam 5 ppm esse potest, cum aliquibus productis 99.99995% attingentibus. Utimur ICP-OES et GDMS ad analysin metallicam ad curandam immunditias criticas sicut Fe et Ni in gradibus moderandis manent, impedimento vitando cum iacuit epitaxial dopingere vel ferebat intentionem.

Densitas et Superficies Condition

Stratum polycrystallinum β-SiC a processu CVD formatum densitatem habet prope valorem theoricae (approx. 3.21 g/cm³) cum raritate valde demissa. Asperitas superficies (Ra) adaptari potest secundum processum mos exigentias, ut sufficientes interlocking mechanicas, dum vitando fit particula generationis principium.

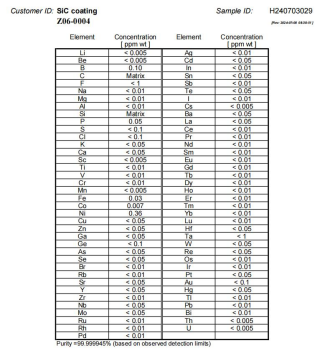

Figure 2 - GDMS Inspection Report for CVD SiC Coating

4. Casus Study: Resolvenda Edge Yellowing emendare Coating cede a L% ad XC%

Core conclusio:Praesertim moderando ratem initialem depositionis et campi fluunt ut parvarum vis removeatur, VeTek tunicam cessionem emendavit MOCVD graphite susceptoris emptoris ab circiter 50% ad 90%, et signanter vitam servitutis extensam.

Haec narratio vera est quae in linea productionis facta est. Lorem relatum est ora flaventia et tendentia ad cortices in susceptores aliquos graphites, efficiens cessum altiore massae vestiens circa 50% diu oberret, cum alta linea sustentationem gratuita et laganum periculum.

Post technicam turmam ductus a Dr Xiao intervenit, duae directiones notatae sunt: ​​primo, depositio rate in scaena initiali nimis velox erat, causans accentus cumulus internus in litura; secundo, dif- fluere campi differentias inter extremas regiones et centrum locorum ductae ad nimiam crassitudinem vel sub-crassitudinem. Per MTS/H₂ rationem optimizing, depositionis profile temperaturae et infixurae campi descensum consilio, parvarum vis efficaciter dimissa est. Ultimo, fructus tunicae illius massae et productionis sequentis supra 90% confirmatae, substitutio cycli emptoris plane extensa est, et particulae querelae significanter omissae sunt.

Hic casus demonstrat: « tunicam posse » initium tantum esse; "fictura stabiliter, diuturna, particulas moderans" est realis valor fabrum de cura. Data grandiuscula loquitur omni promotione.

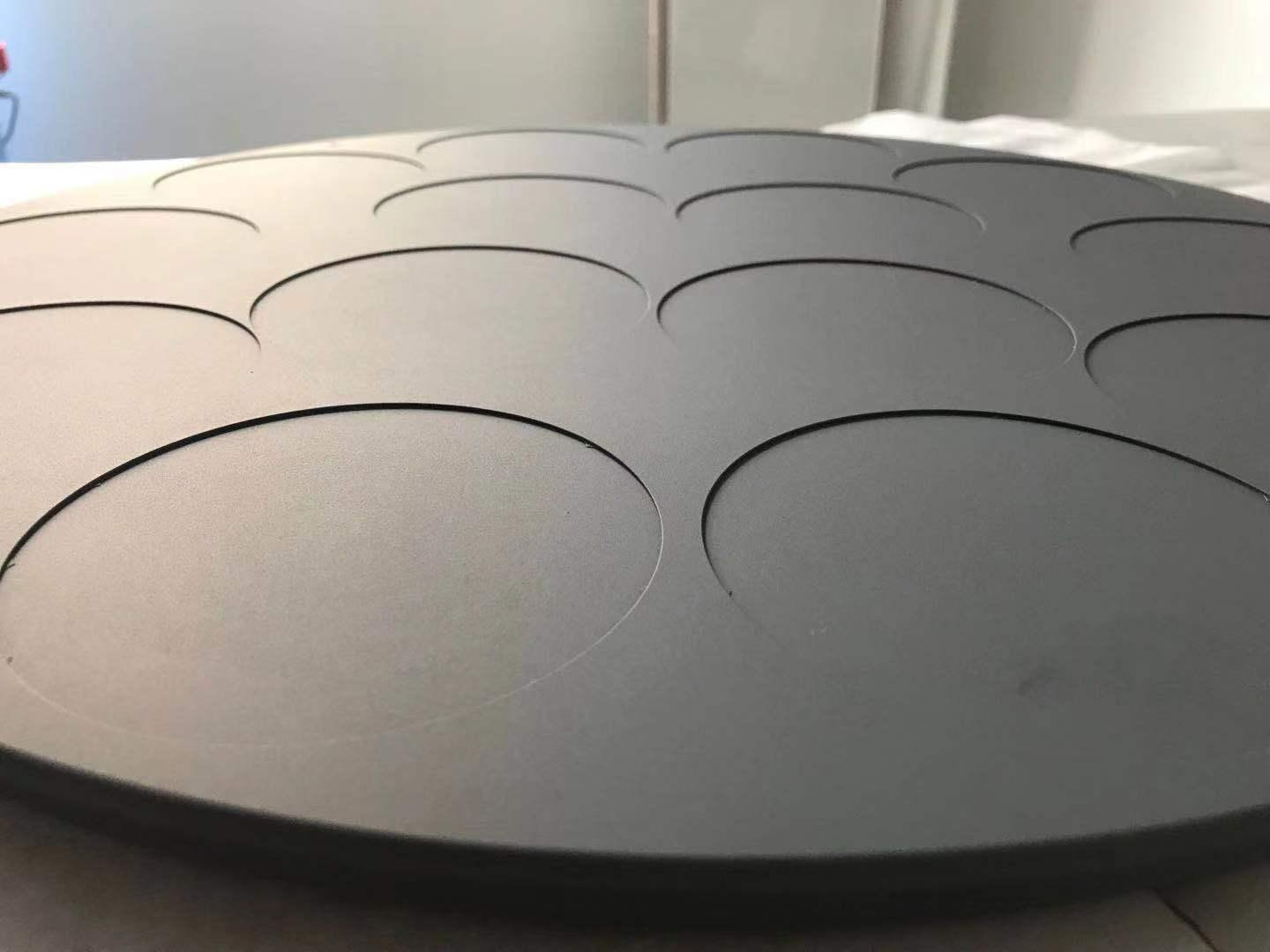

Figura III - Summus Puritas CVD Silicon Carbide Coated Graphite Susceptor cum Uniform Superficie Coloris et non Defectus

5. Differentiae inter partes solidae SiC et Coated Graphite et Scenarios applicabiles

Core conclusio:Partes graphitae iactatae inferiores sumptus habent et responsionem scelerisque velociorem, susceptoribus maxime epitaxy aptam; Solidum SiC nullum periculum interfaciei habet et resistentiae plasmatis fortioris, quae ad altas postulationes et adiacentes componendas et ultra diuturnas missiones commodas habet.

Multi congressiones selectae pugnant cum: graphite obductis utamur an directe ad Firmum SiC accedamus? Duo non simpliciter sunt de "quod melius est", sed negotiatio inter applicationes missionis et sumptus dominii totalis (TCO).

Utilitas partium graphitarum obductarum:Princeps substratum scelerisque conductivity, ieiunium calor-sursum, moderatior sumptus; litura chemicam claustrum et particulam suppressionem praebet. Apta pro amplitudine GaN/SiC epitaxy susceptores altam scelerisque aequabilitatem requirunt.

commoda solidi Sic:Monolithic β-SiC nulla interface substrata tunica, nulla dela- menti periculo; puritas attingere potest 5N-7N, repugnantia ad plasma exesa, apta ad partium criticarum notificationes ut focus annulos et imbres, vivis usque ad 2000+ horas.

6. Component Full Lifecycle Management and Value of Cleaning & Regeneration

Core conclusio:Ex institutione vigilantia et anomaliae admonitione ad purgationem professionalem & regenerationem, ad administrationem clausulam informandam TCO signanter minuere et frequentiam procurationis novae partis minuere potest. VeTek dedicata officia purganda pro Aixtron/Veeco aliisque instrumentis praebet.

Multae officinas partes obductis tractant ut "usum et disfacere" consumables. Reapse, post professionalem emundationem et regenerationem, magna pars partium restaurari potest ad gradus particulas et scelerisque perficiendi prope novis partibus, praesertim susceptores et anulos preheatos pro suggestis Aixtron et Veeco.

Commendatur ut simplex vitae cyclum constituat: recordum institutionis tempus, horarum cumulativarum operativarum, condicionis superficies post singulas purgationes, et particulae eventus experimentum. Solum cum litura manifesta flaventia, loci delaminatio, vel pervicax particula superantiae sententiae substitutio Urguet, potius quam praemature secundum affectum scalpendi.

Figure 4 - CVD SiC Coating Graphite Parts Cleaning Service

7. Supplier volutpat Points et VeTek Service Capabilities

Core conclusio:Focus in systemate ISO9001, inspicienda tradit (GDMS/ICP-OES), firmamentum specimen, plumbi temporis constantiam, et facultatem technicae communicationis Anglicae. VeTek 24/7 subsidia et usus mos muneris transmarini habet.

Ad clientes internationales vel officinas cum simpliciter requisitis strictis adhibitis, sequentia puncta sunt praesertim critica:

• Systema qualitatis: ISO9001, processus moderatus et deprauabilis.

• Facultas inspectionis: Provide integram analysin materialem relationes pro coatingendo et substrato.

• Exempla et tempus ducunt: Support sample iudicium; vexillum productorum navem cito, partes consuetudinis typice 3-6 septimanas, urgentes ordines in tractatum expediri possunt.

• Communicatio technica: Tam venditio quam iunctiones machinales expedite Anglice communicare possunt, sumptus communicationis in transmarinas clientes reducendo.

• Post-venditio responsio: Provide technica subsidia et subsidia analysi deficientis cum efficiens vel membra anomalia monstrant.

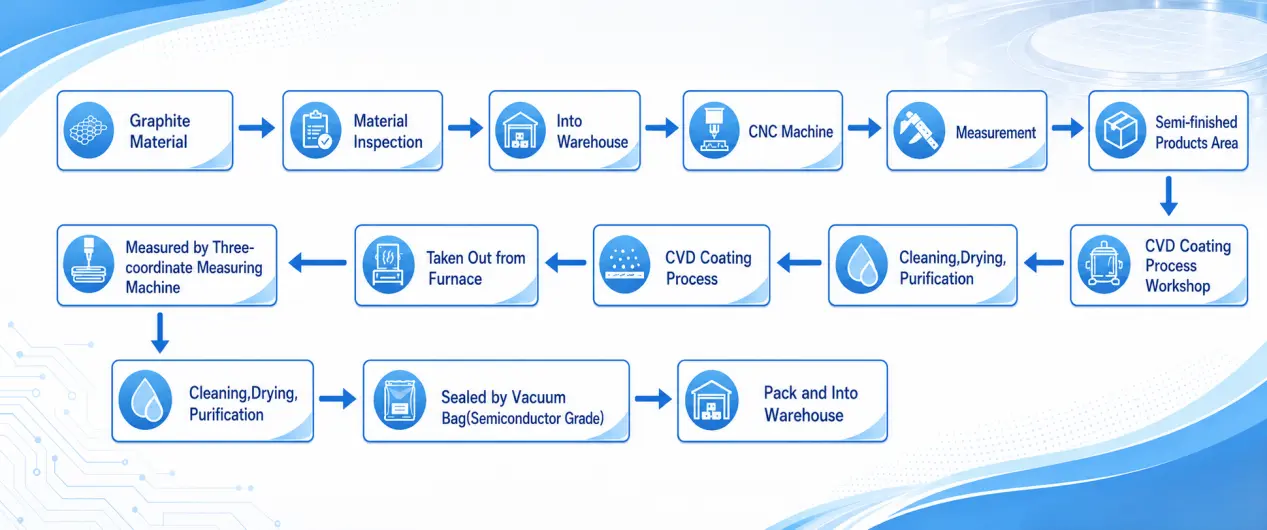

Figure V - VeTek Product Ordinis processus

8. FAQ

(1). An productum support plenam customization secundum drawings? Quod major apparatu potest non aequare?

Ita. Possunt customize susceptorem, preheat anulum, distringere anulum, dimidium lunam, anulum focus, etc. stare cum suggestis ut Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Quomodo praestatur pudicitia? Quo gradu sunt metalli spurcitiae?

Puritas coatingis et componentibus potest esse minor quam 5 ppm, quaedam attingentes 99,99995%. ICP-OES, GDMS aliaque instrumenta ad analysin vestigii adhibentur, relationibus perfectis instructis.

(3). Quid de crassitudine uniformitatis et muneris vita CVD SiC/TaC coatings?

Crassitudo uniformitas proprie intra ±5% moderatur, crassitudo 100-200 µm. Sub opportuno processu fenestrarum, susceptor GaN MOCVD vita sua ad 500-1000 horae potest pervenire; ultra-summus-temperatus missiones requirit commutationes ad TaC vel solidus SiC.

(4). Sample probatio est sustentata? Quid est typicam plumbi tempus pro mole ordinum?

Sample iudicium sustentatur. Vexillum productorum celeriter vehi potest; Consuetudo partes typice capiunt 3-6 septimanas, secundum rationem complexionis et voluminis. Ordines urgentes in tractatum expediri possunt.

(5). Qualis ratio certificaciones praesto sunt? Nuntios inspectiones et post-venditio subsidii praeberi possunt?

ISO9001 qualitas administrationis ratio in loco est. Materia et analysi efficiens relationes praeberi possunt, una cum 24/7 online technico auxilio. Anglica communicatio pro clientibus transmarinis inconsutilem est.

9. Summary and Sequentia Gradus

Electio numquam est de "eligendis pretiosissimis" vel "arbitissimis eligendis", sed de "solutione invenienda optima aequilibrio perficiendi et sumptus sub tuo apparatu, fenestra processus et particula budget." Speramus huius libri manus te celeriter statuere de compage decisionis: primum aspectum ad temperaturam et atmosphaeram, deinde tunicam seu solidam SiC aequare, postremo vita et particula perficiendi cum notitia convalidandum.

Si solutiones reponendas aestimare pro susceptoribus, anulis preheat vel zonam calidam in componentibus Aixtron, Veeco vel aliis suggestis aestimare, grata es ad contactum VeTek technicae turmae directe. Commendationes customizationes praebere possumus, specimen firmamentum et relationes inspectiones integras in tuis delineationibus vel partibus parce existentibus praebere. Dr Xiao et ipsum dolor eget scelerisque discutere campum optimam vel specialem structuram evolutionis necessitates apud vos quolibet tempore.

Ad singula producta et magis technica indicia, quaesocontact us.

Praecipua Notae et Data Sources

1. VeTek Semiconductor notitiae internae machinalis — graphitae susceptoris SiC iactaret in vita 500-1000 horarum sub processu GaN MOCVD, efficiens cede emendatur ex 50% ad 90% post ora flaventia resolutis, et aliis casibus practicis [1].

2. T/CASME 2000-2025 Specificatio Technicae pro Pii Carbide Coated graphitae Susceptores pro Epitaxy Semiconductor — Specificat technica requisita pro susceptoribus graphitis SiC iactatis praeparatis per processum CVD substratum graphite isostaticum altum puritatis, applicatum ad emendas epitaxiae semiconductores.

3. T/CASME 2085-2025 Specificationis technicae pro Tantalum Carbide Coated Products pro Silicon Carbide Crystal Incrementum — Technical Specification for TaC-coated graphite products in SiC crystal augmenti missionum.

Nakamura et al., "Sintered tantalum carbide coatings graphite substrato: Multum certae tunicae tutelae pro mole et incremento epitaxiali," Applied Epistolarum Physicarum, Vol. 106, 082108, 2015. — Confirmat TaC coatings graphitas subiectas sub caliditas caliditatis (MM°C) efficaciter tueri posse et atmosphaeras valde corrosivas formans clarum modum cum coatingis SiC.

5. Wang et al., “Efectus carbonised quiddam iacuit in augmento SiC in Si,” Acta Crystal Growth, Vol. 199, pp. 564-567, 1999. — Discussat quiddam iacum effectus et superficies morphologiae moderatio in processu augmenti SiC CVD, a Scopo et Web of Scientiae.

Nota: Vita et notitia perficiendi in textu sunt notae notae notae. Actualis effectus certis condicionibus processus, armorum status et gradus sustentationis afficitur. Quaeso cognoscere cum ipsa mensura.

Auctor:VeTek Semiconductor Technical Engineering Team (peracta duce Dr. Xiao)

Ad ulteriorem discussionem technicam vel specimen perpensionis, pete nobis per rutrum.
