Quid est Silicon Carbide Crystalli incrementum?

Accedens sic | Principium Silicon Carbide Crystalli incrementum

In natura, crystallis ubique et distribution et applicationem valde valde. Et alia crystallis diversis structuris, proprietatibus et praeparatione modos. Sed commune pluma est quod atomi in cristallum regulariter disposita et cancellos cum specifica structuram tunc formatae per periodica stacking in tres dimensiva spatii. Ergo speciem crystal materiae plerumque munera iusto geometrica figura.

Silicon carbide unum crystallum subiectum material (hereinafter referred to as in sic subiecta) est etiam quaedam crystallina materiae. Pertinet ut lata bandgap semiconductor materiam, et habet commoda altum intentione resistentia, altum temperatus resistentia, altum frequency, humilis damnum electronic machinae et Proin microwave rf.

Et crystal structuram de sic

SIC est IV-IV compositis semiconductor material composito ex ipsum et Silicon in Stoichiometric Ratio I: I, et duritia est secundum solum adamas.

Et Carbon et Silicon atomos habere IV Valence Electronic, quod potest formare IV Covalent vincula. In basic structural unitas sic crystallum, sic Tetrahedron, ex tetrahedral bonding inter Silicon et ipsum. Et coordinatio numerus utroque Silicon et ipsum atomos est IV, i.e. Quisque ipsum habet IV Silicon atomos circum ea et Silicon atom etiam habet IV carbo carbonis circa eam.

Sicut crystal materiam, sic et subiectum habet proprium periodica stacking nucleum stratis. Et si-c diastomic laminis sunt reclinant per [I] direction.due ad parvum differentiam in vinculo industria inter stratis, diversis nexu modi sunt facile generatae inter nexus stratis, ducens ad CC sic polytypes ad super CC sic, ducens ad super CC sic polytypes. Commune polytypes includit 2h-sic, 3c-sic, 4h-sic, 6h-sic, 15r-sic, etc. inter eos, in ordine 4h 'ABCB' dicitur 4H Polytype. Licet diversis polytypes sic idem eget compositionem, physica proprietatibus praesertim BandGap width, carrier mobilitatem et alia characteres satis diversis. Et proprietates 4h polytype sunt idoneam ad semiconductor applications.

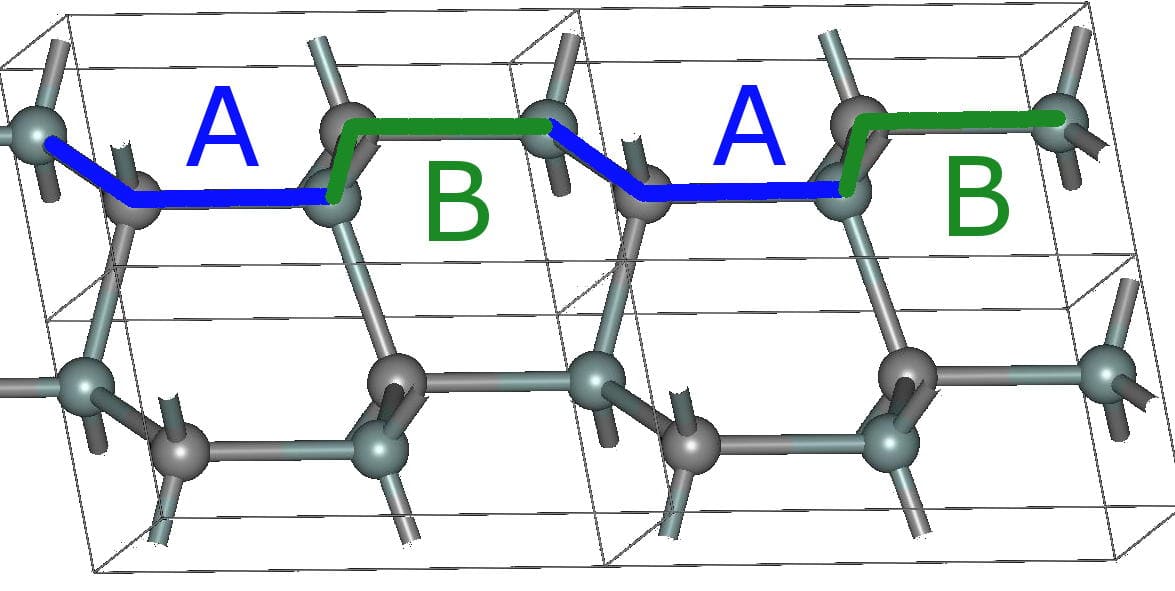

2h-sic

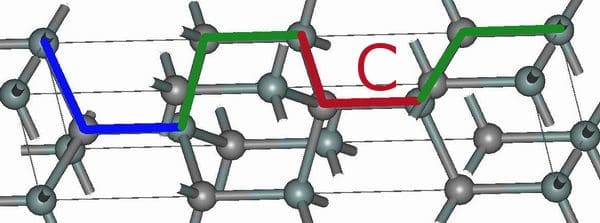

SIC 4H

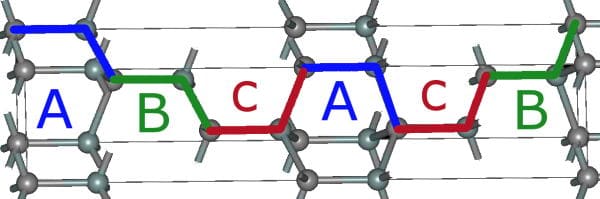

6h-sic

Et incrementum parametri ut temperatus et pressura significantly influere stabilitatem 4h-sic in incrementum processus. Ideo in ordine ad unam crystallum materiales cum alta qualitas et uniformitas, in parametri ut incrementum temperatus, incrementum pressura et incrementum rate est pressius regitur in praeparatione.

Praeparatio Method of Sic: Physica Vapor onerariam modum (Pvt)

In praesenti, in praeparatio modi Silicon carbide sunt corporalis vapor onerariis modum (PVT), summus temperatus eget vapor depositione modum (HTCVD) et liquida tempus (LPPE). Et Pvt est amet modum quod idoneam ad industriae massa productionem.

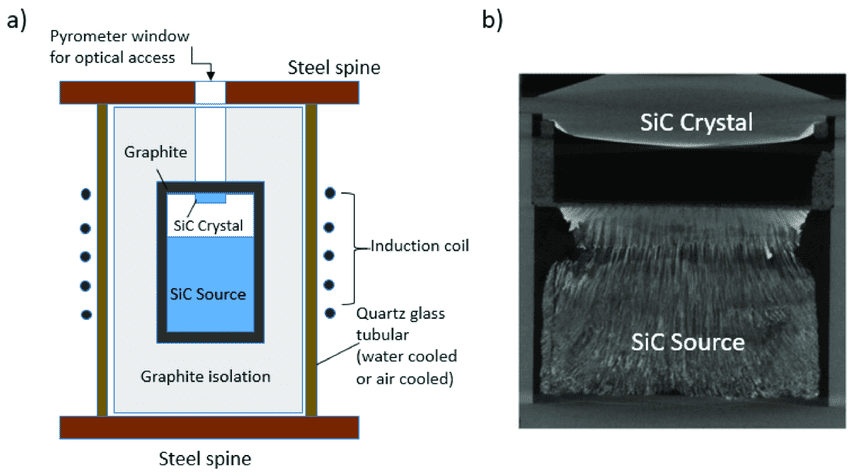

(A) A formam de Pvt incrementum modum in microform Boules et

(B) 2D visualization Pvt augmentum ad imaginem magni details de Insecta et crystallum incrementum interface et conditionibus

Per Pvt incrementum, sic semen crystal ponitur super summitatem cruciatur dum fons material (sic pulveris) ponitur in fundo. In inclusum elit cum altum temperatus et humilis pressura, sic pulveris subligat, et deinde transportat sursum ad spatium circa sementem sub effectus temperatus gradientis et concentration differentia. Et erit recrystallize postquam ad supersaturated statu. Per hunc modum, in magnitudine et polytype of sic crystallum potest regi.

Tamen, in Pvt modum postulat maintaining oportet incrementum conditionibus per totam incrementum processus, aliter erit ducere ad cancellos inordinatio et forma undesired defectus. Praeterea, in Sic crystallus incrementum perficitur per inclusum spatium cum limitata vigilantia modi et plures variabiles, ita imperium processus difficile.

Et pelagus mechanism ad crescere unum crystal: Gradus fluxus incrementum

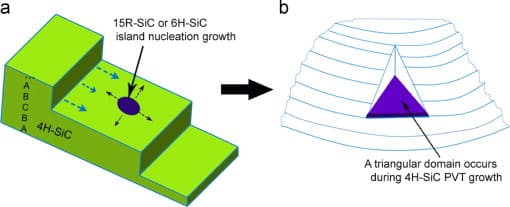

In processus of crescente sic crystallum per Pvt modum, gradus fluxus incrementum est considerari ut pelagus mechanism ad formare unum crystallis. Et vaporized Si et C atomos erit preferentially vinculum cum atomis in crystallum superficiem ad gradus et kinks, ubi non nucleate et crescere, ut quisque gradum fluit in parallel. When the width between each step on the growth surface is far greater than the diffusion free path of the adsorbed atoms, a large number of adsorbed atoms may agglomerate, and form the two-dimensional island, which will destroy the step flow growth mode, resulting in the formation of other polytypes instead of 4H. Ideo temperatio processus parametri fert ad control gradus structuram in incrementum superficiem, ut ne formatio undesired polytypes, et consequi ad metam obtinendae 4h unum crystallum, et tandem parat 4h unum crystallum.

Gradus fluxus incrementum in sic una crystal

In incrementum crystal est primus gradus ad parare alta qualitas sic substratum. Ante solebat, 4h-sic inebriat indiget ut per seriem processuum talis ut slicing, lambere, beveling, purgandi, Purgato et inspectionem. Ut a dura et fragilis materia, sic una crystallum etiam habet altum technica requisitis ad Wafering Steps. Quidam damnum generatae in se processus ut quaedam hereditaria, transfert ad proximam processus et tandem afficiunt productum qualitas. Igitur efficiens Wafering technology pro Sic substratum etiam attrahit operam de industria.
